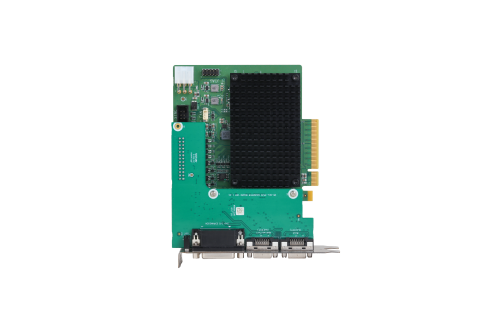

IRAYPLE 大华华睿 GCL-5B40 采集卡

IRAYPLE  大华华睿  GCL-5B40  采集卡

● ● 支持POCL功能

● ● 支持20~85MHZ像素时钟

● ● 支持Dual Base

● ● 支持多路IO接口

● ● 支持Camera Link 2.0协议

● ● 符合GenIcam协议标准

基本参数

• 类型

  CamerLink采集卡

• 型号

  GCL-5B40

• 协议标准

  Camera Link 2.0

• 支持的像素格式

  Mono8/10/12 BayerGR8/10/12 BayerRG8/10/12 BayerGB8/10/12 BayerBG8/10/12 RGB8

• 传输模式

  Base

• 像素时钟

  20MHz~85MHz

• TAP数

  1/2/3tap

• 板载内存

  1GB

• 支持相机类型

  Camera Link接口工业相机

• 支持相机数量

  4个Base

软件

• 配套软件

  Mv Viewer2.4.1

• 操作系统

  Windows 7/8/10 64 bit

电源

• 供电方式

  PCIe供电/ATX 6pin 接插件

• 功耗

  9.2W

结构参数

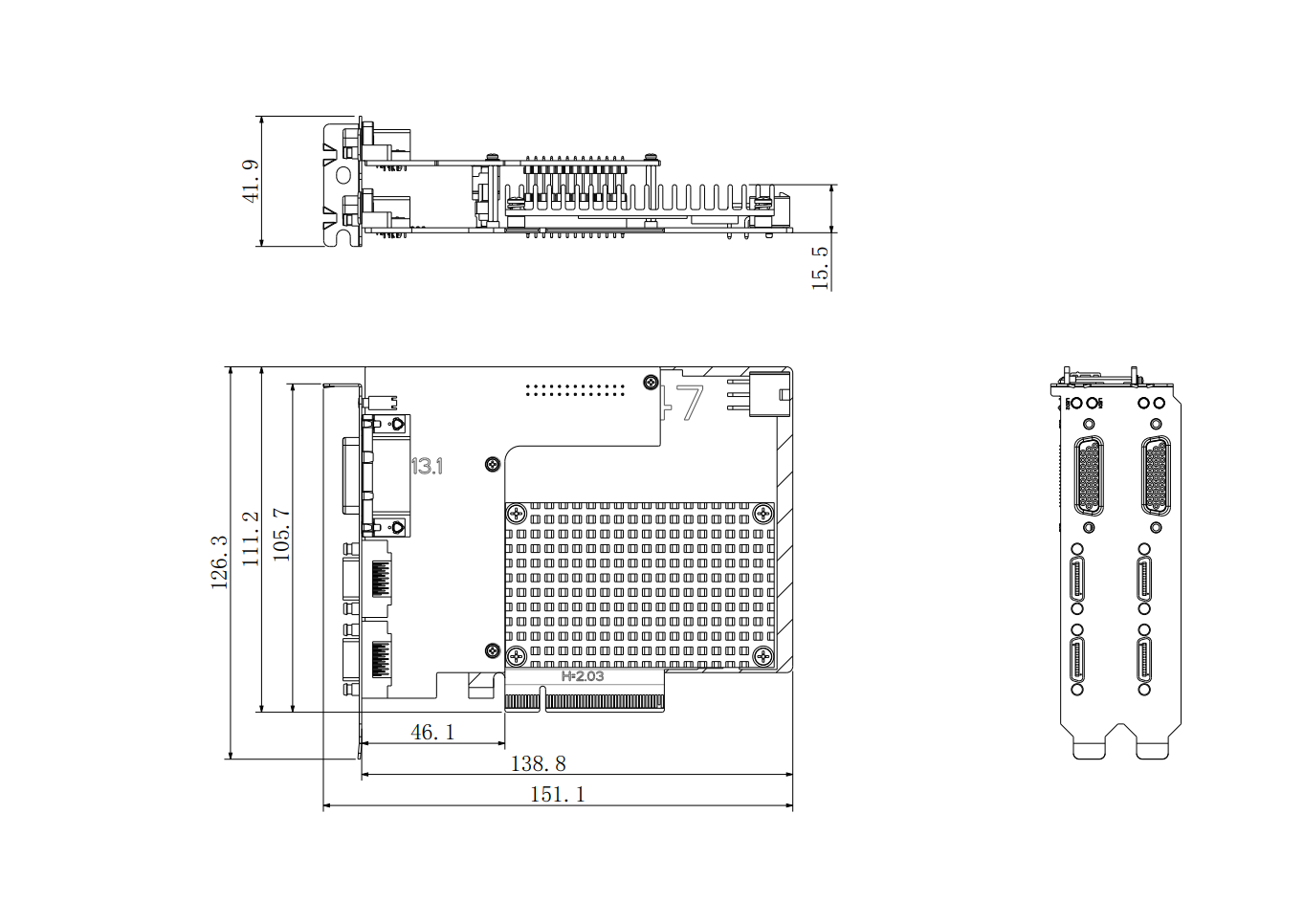

• 产品尺寸

  151.1mm×126.3mm×41.9mm

• 净重

  0.24kg

主机接口

• 总线接口

  PCIe 2.0 ×8（占2个PCIe卡槽位置）

• 总线速率

  5GT/s（PCIe 2.0）

• 总线传输带宽

  1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

接口参数

• 接头

  SDR×4

• IO接口

  上下各10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（D OUT）

• 连接器

  上下各26芯3排高密度Sub-D母座连接器

• 接口传输速率

  理论最高速率6.8 Gbps(850 MB/s)

环境参数

• 工作温度

  0~50℃

• 储存温度

  -20~70℃

• 工作湿度

  10% ~ 90%RH 无冷凝

• 储存湿度

  10% ~ 90%RH 无冷凝
