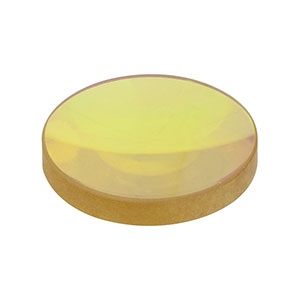

Thorlabs索雷博 LB7436-E3 双凸透镜
特性
- 硒化锌基底
- 宽带增透膜，用于7 -12 μm的范围
- 提供15 - 200 mm的焦距
Thorlabs公司的Ø1/2英寸和Ø1英寸硒化锌(ZnSe)双凸透镜可选两个表面镀有增透膜，用于7 -12 μm的范围。该增透膜显著减少了基底的表面高反射率，在整个增透膜范围内产生超过97%的平均透过率。详细信息参见曲线图标签。
在很多有限成像应用过程中，双凸透镜非常受欢迎。双凸透镜的两个表面为球面且曲率相同，当物距与像距相等或接近相等时，像差最小。硒化锌透镜在实践中可很好的适用于高功率二氧化碳激光器。作为参考，当共轭比(物距：像距)的值在5：1到1：5之间时，双凸透镜是减小像差的最佳选择。超出该范围后，通常使用平凹透镜。
做光学元件处理时，每个人都应该戴上手套。这一点尤其是当处理硒化锌材料时需要警惕，因为它是一种有害物质。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
| Specifications | ||
|---|---|---|
| Substrate Material | Laser-Grade Zinc Selenidea | |
| AR Coating Range | 7 - 12 μm | |
| Reflectance over AR Coating Range @ 0° AOI | Ravg < 1.0%, Rabs < 2.0% | |
| Transmission over AR Coating Range @ 0° AOI | Tavg > 97%, Tabs > 92% | |
| Damage Thresholdsb | CW | 1000 W/cm (10.6 µm, Ø0.138 mm) |
| Pulsed | 5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) | |
| Diameter Tolerance | +0.00 / -0.10 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Spherical Surface Powerc | 3λ/2 | |
| Spherical Surface Irregularity (Peak to Valley) | λ/2 | |
| Centration | < 3 arcmin | |
| Clear Aperture | >80% of Diameter | |
| Design Wavelength | 10.6 μm | |
- 点击链接查看基底的详细信息
- 受增透镀膜限制
- 类似于平面光学元件的表面平整度，球面折光度为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633纳米光源。此参数也常称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
Click to Enlarge
Click Here for Raw Data
Click to EnlargeClick Here for Raw Data
