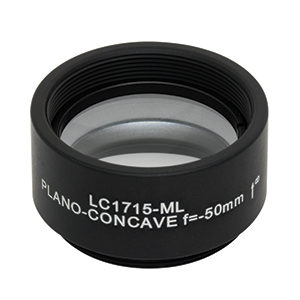

Thorlabs索雷博 LC1715-ML 平凹透镜
特性
- 材料：N-BK7
- 波长范围：350 nm - 2.0 μm（未镀膜）
- 可选择Ø1/2英寸、Ø1英寸或Ø2英寸光学元件
- 安装在兼容SM螺纹的透镜槽内
- 在可见光和近红外范围内提供出色的透过率
这些平凹透镜由符合RoHS的N-BK7玻璃制成。N-BK7是用于高质量光学元件的一种最常见的光学玻璃之一。通常在紫外熔融石英的额外优点（即，深入紫外波段的良好透过率，和更低的热膨胀系数）不是必需时选用它。然而，对于光学元件可能暴露至碱和酸的特别恶劣的环境，请考虑使用我们的N-SF11平凹透镜。因为N-SF11的阿贝数（25.76）低于N-BK7的阿贝数（64.17），因此由N-SF11制成的透镜会展示出比N-BK7材料更高的色散。
这些Ø1/2英寸、Ø1英寸和Ø2英寸透镜分别安装在兼容SM05(0.535"-40)、SM1(1.035"-40)和SM2- (2.035"-40)螺纹的安装座中，从而兼容我们的SM螺纹透镜套管系列产品。这些透镜与所有平凹透镜一样，具有负焦距，可用于发散准直光。在这种情况下，透镜的曲面应面对光源，以减少球面像差。此外，它们可用于抵消光学系统中其它透镜引起的球面像差的影响。
我们还提供N-BK7透镜套件。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
镀膜也可以定制。关于报价请联系我们的技术支持。
| Common Specifications | |
|---|---|
| Lens Shape | Plano-Concave |
| Substrate Material | N-BK7 (Grade A)a |
| Wavelength Range | 350 nm - 2.0 µm |
| Diameters Available | Ø1/2" in SM05-Threaded Mount (0.535"-40) Ø1" in SM1-Threaded Mount (1.035"-40) Ø2" in SM1-Threaded Mount (2.035"-40) |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Design Wavelength | 633 nm |
| Index of Refraction @633 nm | 1.515 |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Power (Concave Side)b | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Abbe Number | vd = 64.17 |
| Centration | < 3 arcmin |
| Clear Aperture | Ø1/2" Lenses: >Ø11.0 mm Ø1" Lenses: >Ø22.86 mm Ø2" Lenses: >Ø45.72 mm |
- 点击链接查看关于基底的详细规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
N-BK7的透过率曲线，它是一种符合RoHS的BK7形式的玻璃。总的透过率显示的是一块10 mm厚、未镀膜的样品，并且包含表面反射。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
本页出售的透镜还可以是未镀膜或镀其它宽带增透膜的版本，曲线图中给出了它们的反射率曲线。
这些高性能的多层增透膜在指定波长范围上平均反射率小于0.5%（每个表面），且在0°到30°的入射角范围内提供良好性能(0.5 NA)。下方所示的图为本系列产品标准镀膜的性能随波长变化的曲线。宽带镀膜的典型吸收率为0.25%，它不显示在反射率曲线中。
