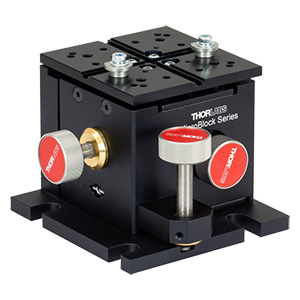

Thorlabs索雷博 MBT602/M MicroBlock 3轴位移台

特性

• X轴、Y轴和Z轴的行程为4 mm
• 挠性设计，确保平滑连续运动和长期稳定性
• 尺寸紧凑：77.5 mm x 74.0 mm(3.05英寸 x 2.91英寸)，不包括驱动器
• 顶板带凹槽，确保多轴位移台配件的对准
• 所有调节器都耦合到底座，将串扰降到最低
• 与滚子轴承设计相比，挠性平移防止了由于摩擦减小造成的漂移

Thorlabs的MicroBlock™ 3轴小型挠性位移台非常适合光纤耦合系统或需要微米级分辨率的应用。平行的挠性设计产生三个正交的线性平移自由度，没有传统轴承位移台存在的静摩擦和动摩擦等局限。使用嵌入式挠性板确保位移台可以长期工作，不需要润滑油，润滑油正是定位装置内产生漂移的一个主要根源。

每个装置提供的X轴、Y轴和Z轴行程为4 mm(0.16英寸)，最大负载能力为1 kg(2.2 lbs)。位移台的标称载物台高度为62.5 mm(2.46英寸)，与我们三轴MicroBlock紧凑型挠性位移台和RollerBlock长行程位移台以及MVSN1(/M)电动纵向位移台的载物台高度相匹配。我们还提供转接板，用于将NanoMax位移台安装到Thorlabs其它的长行程线性位移台。

Click to Enlarge
图1.3 HCS013物镜安装架和HFF001快拆光纤夹具配件通过AM010螺栓接合顶板和AMA009支架，用于光纤耦合应用

Click to Enlarge
图1.4 AMA554高度转接件可用于将载物台高度增加到112.5 mm，以匹配我们的6轴NanoMax位移台

精密驱动器
MBT616D位移台包含小型差分调节器，每转行程50 µm，精调范围300 µm。而MBT602包含手拧螺丝调节器，螺纹间距0.5 mm。与我们的3轴NanoMax™和RollerBlock™位移台不同，这些驱动器不可拆卸，不可更换。

配件的简易对准
顶板上有4个4-40(M2)、16个6-32(M3)和9个8-32(M4)安装孔，两个3 mm宽的中央凹槽，能够快速配置系统，同时维持配件的对准(见图1.3)。点击右表的蓝色信息图标()，查看安装孔的布局。

十字图形允许改变位移台的方向，便于右手或者左右操作。提供多种配件，用于安装显微物镜、准直器、波导、光纤等更多产品。如果需要离心安装组件，带凹槽的顶板可以换成RB13P1转接板(本页底部有售)，该板具有1/4"-20(M6)和8-32(M4)安装孔阵列。

 MBT616D位移台也提供预配置多种光纤耦合光机组件的版本。

Click to Enlarge
图1.1 MMP1顶板由AMA003扩展顶板代替

Table 1.2  Common Specifications
Travel		4 mm
Travel Mechanism		Parallel Flexure
Deck Height (Nominal)		62.5 mm (2.46")
Optical Axis Height (Nominal)		75 mm (2.95")
Load Capacitya (Max)		1 kg (2.2 lbs)
Crosstalk		< 20 µm/mm
Thermal Stability		1 µm/°C
Top Plate Mounting Holes	Imperial Plate (Item # MMP1)
	Metric Plate (Item # MMP1/M)

• 针对居于顶板中心的负载

MicroBlock 3轴位移台，带手拧螺丝调节器

 放大

Item #		MBT602(/M)
Deck height		62.5 mm (2.46")
Optical Axis Height (Nominal)		75 mm (2.95")
Load Capacity (Max)		1 kg (2.2 lbs)
Drive Specifications
Travel Range		4 mm (0.16")
Resolution		500 μm/rev

• 预配置手拧螺丝驱动器，用于手动粗调
• 底座有安装槽，用于安装到面包板和光学平台
• 挠性设计，不需要润滑油，提高了长期稳定性
• 非常适合在光纤耦合系统中粗略对准光纤

Thorlabs带手拧螺丝驱动器的MicroBlock小型挠性位移台具有4 mm(0.16英寸)的粗略行程，每转调节范围是500 μm/rev。这种分辨率和行程范围非常适合优化光纤对准或光波导定位系统的耦合效率。请注意，与我们的NanoMax™和RollerBlock™位移台不同，我们不建议从这些位移台上拆下驱动器。

英制位移台带MMP1顶板，而公制位移台带MMP1/M顶板。这些安装板含有一个中心凹槽，便于重复对准概述中所列的所有配件。如果需要离心安装或面包板安装，我们还提供RB13P1顶板。下方提供关于MMP1(/M)和RB13P1(/M)顶板的更多信息。

该位移台还有预配置多种光纤耦合光机组件的版本，用于光纤耦合系统。
