Thorlabs索雷博 MAP051950-A 消色差双胶合透镜对

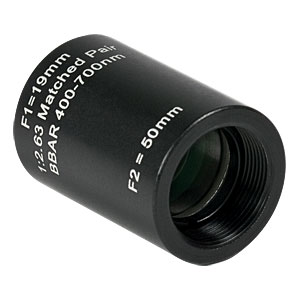

Thorlabs索雷博      MAP051950-A   消色差双胶合透镜对

特性

• 增透膜范围：400 - 700 nm或650 - 1050 nm
• 非常适合中继成像、NA转换或图像放大
• 不同的放大倍率，以便匹配成像和数值孔径
• 清楚地标明了焦距，便于快速识别
• 兼容Thorlabs的SM05-或SM1-螺纹元件

Thorlabs的匹配消色差透镜对是由两个未安装的消色差透镜胶合而成，用于中继成像系统、NA转换或图像放大。消色差透镜对用于无限共轭比，但成对使用时也非常适合有限共轭的应用。在有限共轭应用中，物体和图像到透镜对都是有限距离。

这些透镜对安装在SM05(0.535"-40)或SM1(1.035"-40)螺纹的外壳中，外壳的外径分别为Ø0.7英寸和Ø1.2英寸。外壳上刻有产品型号、焦距和透镜对的放大倍率，便于识别。由于透镜是预先安装好的，因此不需要处理玻璃光学元件，非常适合集成到OEM应用中。

为了实现指定的放大倍率，请调整好外壳的安装位置，使透镜焦距较短的一端靠近物体。如果反方向使用透镜，则会实现相反的放大倍率。如果两个透镜具有相同的焦距，则两种方向放置外壳都会产生1：1的放大倍率。

Click to Enlarge
点击这里查看原始数据
图1.1 阴影区域表示指定的400 - 700 nm波长范围，这个范围内性能最佳。

Click for Details
图1.2 Ø1英寸消色差双合透镜对通过SM1T2转接件安装在CP33笼板中

用于中继成像时，与传统的球面单透镜相比，简易封装内的匹配消色差透镜对具有卓越的性能。图2.1中使用两个LA1509-A N-BK7平凸透镜对Thorlab商标成像。图2.2中使用MAP10100100-A对商标成像，可以看出成像质量有明显的提升。MAP结构中的双胶合透镜对能够最大程度地减少球差和色差，从而提升成像质量。

图2.1 LA1509-A 透镜对

图2.2 MAP10100100-A透镜对

焦距变换曲线实例

图2.3表示的是MAP107575-A透镜对的焦距偏移与波长的关系。

Click to Enlarge
图2.3 焦距变化和波长的关系
