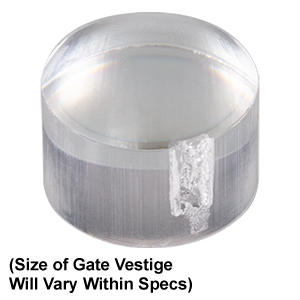

Thorlabs索雷博 APL0615-A 模压塑料非球面透镜

Thorlabs索雷博   APL0615-A   模压塑料非球面透镜

特性

• 尺寸Ø3 mm和Ø6 mm
• 焦距从3.00 mm至24.00 mm可选
• 数值孔径从0.10至0.38可选
• 可选未镀膜或镀400 - 700 nm或650 - 1050 nm的增透膜
• 基底：丙烯酸
• 极其适用于OEM应用
• 需要大批量报价请联系技术支持
• 非球面透镜设计用于消除球差，使单色光束的光斑和准直达到衍射极限。这里提供的模压塑料非球面镜可选未镀膜或两面镀增透膜(400 - 700 nm或650 - 1050 nm)。另外，这些非球面镜使用丙烯酸制造，它的密度只有N-BK7的一半，是重量灵敏应用的理想选择。

在激光二极管系统中，像差校正因光束的高发散角而变得更加困难。由于单个球面透镜使光小角度折射就会引入球差，所以准直激光二极管经常需要三到四个元件。相比之下，单个非球面透镜可以在不引入球面像差的情况下进行准直。当用来准直光时，透镜的曲率半径较大的表面(即较平坦的一面)需面对点光源。

相反，将光耦合进入光纤时，通常需要将激光聚焦成衍射极限光斑。因为球差而非衍射极限的限制，所以使用单个球面元件通常不能达到这么小的光斑。非球面透镜的衍射极限设计可以最小化球差，因此聚焦光斑的大小接近衍射极限。对于聚焦应用，透镜曲率半径较小的表面(即更弯曲的表面)应面向光源。

如要安装本页出售的Ø3 mm或Ø6 mm非球面透镜，我们推荐LMR05(/M)固定式透镜安装座，搭配LMRA3转接件(用于Ø3 mm光学元件)或LMRA6转接件(用于Ø6 mm光学元件)。

Click to Enlarge
Click for Raw Data
图1.1 阴影区域表示未镀膜丙烯酸的建议工作波长范围。测量数据基于2 mm厚的样品。

通用参数

请见曲线标签查看镀膜详细信息

Item #	APL0303a	APL0606a	APL0609a	APL0615a	APL0618a	APL0624a
Outer Diameter	3.0 mm	6.0 mm	6.0 mm	6.0 mm	6.0 mm	6.0 mm
Focal Length	3.00 mm	6.00 mm	9.00 mm	15.00 mm	18.00 mm	24.00 mm
Focal Length Shift (Raw Data)
NA	0.31	0.38	0.27	0.16	0.14	0.10
Clear Aperture	Ø2.0 mm	Ø5.0 mm	Ø5.0 mm	Ø5.0 mm	Ø5.0 mm	Ø5.0 mm
Working Distance	0.991 mm	2.942 mm	6.226 mm	12.121 mm	15.069 mm	20.964 mm
Surface Quality	60-40 Scratch-Dig
Material	Acrylic
Edge Thickness	2.1 mm	2.7 mm	2.9 mm	3.4 mm	3.5 mm	3.6 mm
Center Thickness	3.0 mm	4.5 mm	4.0 mm	4.0 mm	4.0 mm	4.0 mm
Design Wavelength	633 nm
RMS	Diffraction Limited at the Design Wavelength
Spot Size
Operating Temperature	10 to 85 °C

• 所有规格对于镀A膜和镀B膜的非球面透镜都是一样的。

这些高性能多层增透膜在规定的波长范围内的平均反射率小于0.5% (一个表面)，并且在0°和30°的入射角之间(0.5 NA)提供优良性能。若光学元件用于大入射角，请考虑45°入射角优化的定制镀膜；这种定制镀膜在25°到52°有效。下图给出该产品系列的标准镀膜的性能随波长变化的关系。宽带镀膜的典型吸收率为0.25%，在反射率曲线中没有显示出来。

Click to Enlarge
Click for Raw Data
