Thorlabs索雷博 AX72501-E3 锥透镜

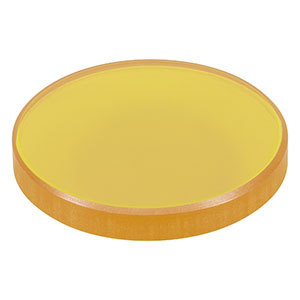

Thorlabs索雷博     AX72501-E3  锥透镜

特性

• 将准直光束转换为环形光束
• 可选五种底角：0.1°、0.2°、0.5°、1.0°和2.0°
• 宽带增透膜，7到12 µm内R_avg < 1%

锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或锥形非发散光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。

这些经过精密抛光的锥透镜的底角范围从0.1°到20°。它们由硒化锌(ZnSe)精密制成，非常适合中红外激光应用或与CO₂激光应用(如材料加工)一起使用。ZnSe锥透镜可选7到12 µm范围的-E3增透膜。增透膜镀在光学元件的两侧，通过降低表面反射率来提高透过率。此外，ZnSe锥透镜在可见光区域提供足够透过率，因此可使用红光对准光束，如HeNe激光器。

锥透镜折射光时遵循斯涅尔定律。可以用来测量偏转角：

其中，n是玻璃的折射率，α是锥透镜的物理底角，ß是折射光与光轴产生的偏转角。此处假设空气的折射率为1。详情请参考图1.1。

拿取光学元件时应始终戴手套。尤其是使用硒化锌时，因为它是一种有害物质。为了您的安全，请遵守所有适当的预防措施，包括夹持这些透镜时请戴上手套，然后彻底洗手。由于ZnSe的硬度低，应格外小心，以免损坏这些透镜。

Thorlabs还提供Ø1/2英寸和Ø1英寸的UV熔融石英锥透镜，可选未镀膜或镀AR膜，其物理底角范围为0.5°到40.0°。

Common Specifications
Substrate Material	Zinc Selenidea
AR Coating Range	7 - 12 µm
Reflectance (per Surface)b	Ravg < 1%; Rabs < 2%
Transmissionb	Tavg > 97%; Tabs > 92%
AR Coating Plotc
Diameter	1" (25.4 mm)
Diameter Tolerance	+0.0 / -0.05 mm
Apex Rounding Diameter (S1)	< 1.0 mm
Surface Quality (S1, S2)	60-40 Scratch-Dig
Surface Flatness (S2)	< λ/2 at 633 nm
Surface Deviation (RMS) (S1)	< 0.07 µm
Surface Roughness (RMS) (S1,S2)	< 20 Å
Clear Aperture (S1, S2)	>Ø22.86 mm
Edge Thickness	3.4 mm
Center Thickness Tolerance	±0.1 mm
Angular Tolerance	±0.01°

• 点击链接查看基底详细规格
• 0° AOI时的增透膜范围内
• 镀膜数据在这里获取

Click to Enlarge
图1.1上图展示了在此页面提到的厚度及角度定义。

锥透镜生成的光束

• 贝塞尔光束：无衍射
• 环状光束：非常适合激光打孔

图2.2  图1: 0^th阶贝塞尔函数的绝对值。真正的贝塞尔光束要求每个环具有与中心峰值相同的能量，因此需要无限量的能量。

贝塞尔光束是无衍射的同心环状光束，且每个同心环具有与中心环相同的功率。从技术上讲是无法生成贝塞尔光束的，因为它需要无限量的能量。但是让高斯光束通过锥透镜，并使光束的投影靠近锥透镜的圆锥面，就可以生成与贝塞尔分布非常相似的光束。图2.2显示的是这种0^th阶贝塞尔函数的绝对值。

当光束投影远离透镜时，形成单个环形光束。实际上，光束是圆锥形的(即直径随距离而增加)，但光线没有发散，因此环的厚度保持不变(见图2.1)。环的厚度是入射激光束直径的一半。这种类型的光束通常用于激光钻孔应用中。

图2.1 锥透镜光线图。

锥透镜，ZnSe(增透膜：7 µm - 12 µm)

 放大

Item #	Diameter	Physical Angle (α)	Deflection Angle (β)a	Center Thickness (tc)
AX72501-E3	Ø1" (Ø25.4 mm)	0.1°	0.14°	3.4 mm
AX72502-E3		0.2°	0.3°	3.4 mm
AX72505-E3		0.5°	0.7°	3.5 mm
AX7251-E3		1.0°	1.4°	3.6 mm
AX7252-E3		2.0°	2.8°	3.8 mm

• 偏转角由10.6 µm光计算得到。
