Oeabt 基座光学 MCB1 显微顶部面包板
产品说明
• 标准公制M4、M6面包板孔阵列；
• 底部的Ø51mm公头燕尾块，用来连接到显微主体系统；
• 兼容30、60mm笼式系统；
• 实心铝、低反射阳极氧化发黑表面；
• 兼容MCP-D2B燕尾转换板，即（Ø53.2mm、α=60°）的母燕尾头尺寸；

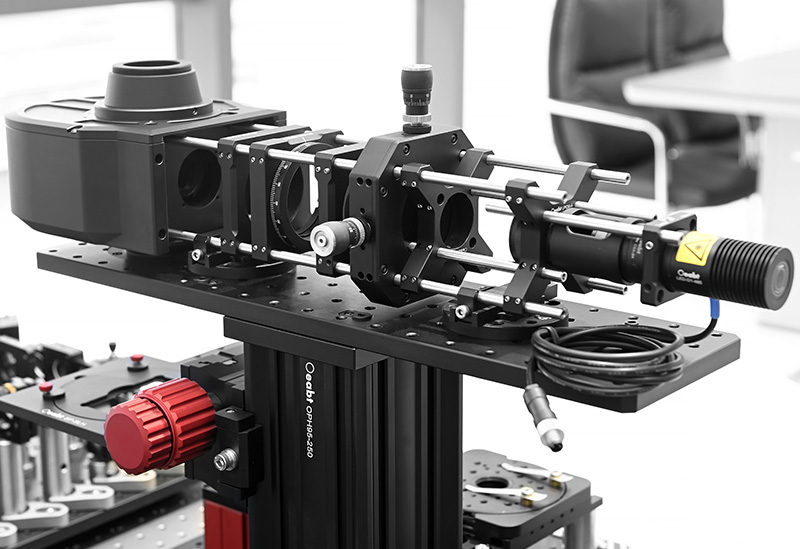

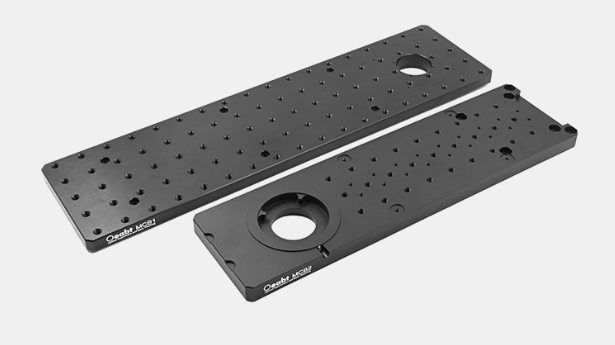

MCB系列面包板是用于Oeabt显微成像系统顶部搭建自定义宽场观测装置和落射照明路径，面包板有一个Ø51mm的公头燕尾块，燕尾中心开有Ø38.1mm的通孔，做成像系统的光轴路径。
| 型号 | MCB1 |
| 规格 | 450*117*12.2mm |
| 端口类型 | 【公头】Ø51mm,，α=60° |
| 通光孔径 | Ø38.1mm |
| 螺孔类型 | 4-40*8处、M4*6处（沉头孔）、M6*90处 |
| 重量 | 1622.5g |
| 材质 | 7075铝合金 |
| 型号 | MCB2 |
| 规格 | 364.7*100.0*15.9mm |
| 端口类型 | 【母头】Ø53.2mm,，α=60° |
| 通关孔径 | Ø38.1mm |
| 螺孔类型 | 4-40*4处、M4*22处、M6*处 |
| 重量 | 1393.9g |
| 材质 | 7075铝合金 |
示意图
通用参数

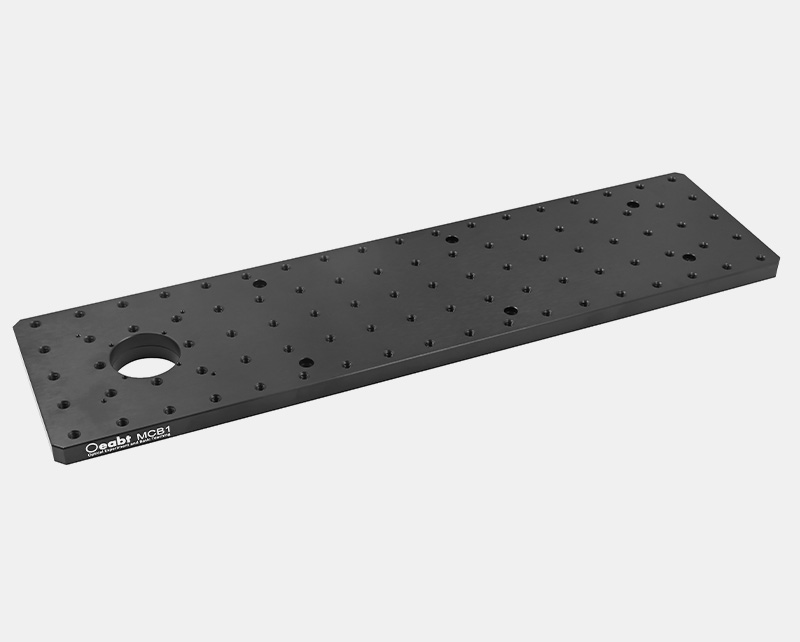

MCB1 显微顶部面包板
• 标准公制M6面包板孔阵列；
• 底部的Ø51mm公头燕尾块，用来连接到显微主体系统；
• 实心铝、低反射阳极氧化发黑表面；
• 兼容MCP-D2B燕尾转换板，即（Ø53.2mm、α=60°）的母燕尾头尺寸；
面包板有一个Ø51mm的公头燕尾块，燕尾中心开有Ø38.1mm的通孔，做成像系统的光轴路径,具备常规面包板的M6螺孔阵列，燕尾端口处额外开有8处4-40螺孔。
