Oeabt 基座光学 CSL60-M2 60mm笼式立方体

Oeabt    基座光学     CSL60-M2    60mm笼式立方体

产品说明

• 立方体四个内螺纹端口标准为SM2(2.035-40)；

• 端口允许将立方体与其它配件集成，提供在内部安装光学元件的载体；

• 两面有Ø6.02mm通孔，用于安装笼杆；

• 四个面上开有4-40美制螺孔，能够安装不同方向的Ø6mm笼杆；

• 兼容60mm笼式系统；

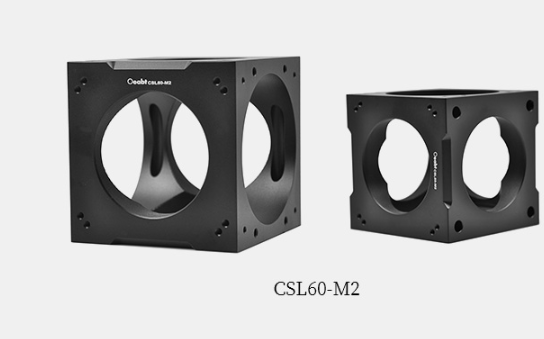

CSL60-M2是一个60mm笼式立方体，可用于搭建2D和3D笼式系统,可提供一种在内部安装诸如分束器等光学元件的载体。两个相对的面有Ø6mm通孔，而其他四个面有4-40螺孔，能够安装笼杆。通孔允许笼式组件内的一部分进行1D移动。立方体的上下两面分别有四个M4螺孔，用于连接不同的配件，四个SM2内螺纹端口允许将立方与其他配件集成,比如Ø2英寸透镜套管；不使用的端口可以用端口盖板关闭。

示意图

通用参数

CSL60-M2 60mm笼式立方体

• 立方体四个内螺纹端口标准为SM2(2.035-40)；

• 端口允许将立方体与其它配件集成，提供在内部安装光学元件的载体；

• 两面有Ø6.02mm通孔，用于安装笼杆；

• 四个面上开有4-40美制螺孔，能够安装不同方向的Ø6mm笼杆；

• 兼容60mm笼式系统；

CSL60-M2是一个60mm笼式立方体，可用于搭建2D和3D笼式系统,可提供一种在内部安装诸如分束器等光学元件的载体。两个相对的面有Ø6mm通孔，而其他四个面有4-40螺孔，能够安装笼杆。通孔允许笼式组件内的一部分进行1D移动。立方体的上下两面分别有四个M4螺孔，用于连接不同的配件，四个SM2内螺纹端口允许将立方与其他配件集成,比如Ø2英寸透镜套管；不使用的端口可以用端口盖板关闭。
