Oeabt 基座光学 OBS-P1 光学快门
产品说明
• 叶片式光电快门，可提供百毫秒级的快门操作；
• 闭合响应时间：使用OBS-C1控制器为10ms（典型值）20%-80%曝光；
• 快门控制器实现手动、自动、外触发三种控制模式；
OBS-P1具有一个SM05螺纹孔径，带有在通光孔内摆动的叶片，可提供毫秒级的快门操作。在一般情况下，快门保持在关闭状态，只有当接收到脉冲控制信号才会打开。快门开关的速度和频率均可以通过OBS-C1控制器进行调节（需单独购买）。
| 型号 | OBS-P1 |
| 规格 | 84.8*57.1*31.1mm |
| 快门孔径 | SM05（0.535”-40）内螺纹 |
| 连接器接口 | 6针XS2（M8）公头 |
| 螺纹类型 | M4螺孔 |
| 重量 | 218.4g |
| 时序性能 | 典型耗时（ms） |
| TI | 8.0 |
| TO | 3.0 |
| TD/R | 13.0 |
| TC | 4.1 |
| MSOP* | 27.0 |
| MOP | 10.0 |
| TI (Transfer initialization)：从施加通电电压到快门初始移动的时间。 TO (Transfer Open)：快门从20%曝光到80%曝光的时间，这是在快门的1/2英寸行程中测量的。 TD/R (Transfer Dwell/Release):从去除保持电压或脉冲到快门开始关闭的时间。 TC (Transfer Close)：从80%曝光到20%曝光的快门关闭时间。 MSOP* (Minimum shutter opening time)：使用来自OBS-C1快门控制器的 MOP 的最小快门打开时间。 MOP (Minimum Open Pulse)：OBS-C1控制器的最小脉冲宽度。 | |

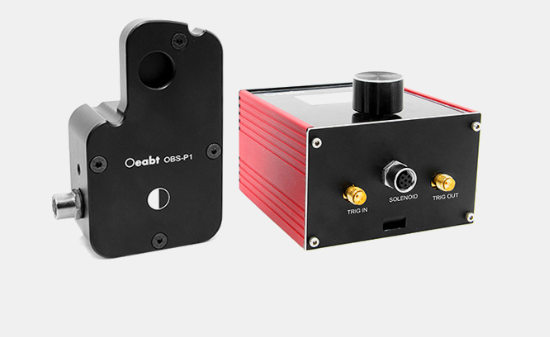

OBS-C1光电快门控制器用于驱动和控制单路通道的光电快门或其他电磁线圈类设备。可连接Oeabt OBS-P1光电快门和兼容此接口的其他由电流和脉冲驱动的执行器。
| 型号 | OBS-C1 |
| 规格 | 76.0*74.2*47.0mm（不含旋钮） |
| 输出电压 | DC 12V |
| 连接器接口 | 6针XS2（M8）公头 |
| 通信连接器 | USB接口 |
| 外部触发端子 | SMA |
| 附件 | 12V电源、1米XS2传感器用连接线 |
示意图
通用参数

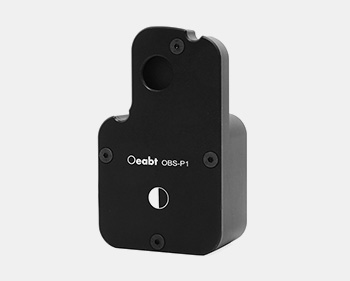

OBS-P1 光学电子快门
• 叶片式光电快门，可提供百毫秒级的快门操作；
• SM05（0.535”-40）螺纹快门孔径，兼容SM05透镜套筒；
• 闭合响应时间：使用OBS-C1控制器为10ms（典型值）20%-80%曝光；
• 默认位置：关闭；
• 与OBS-C1控制器兼容（单独出售）；

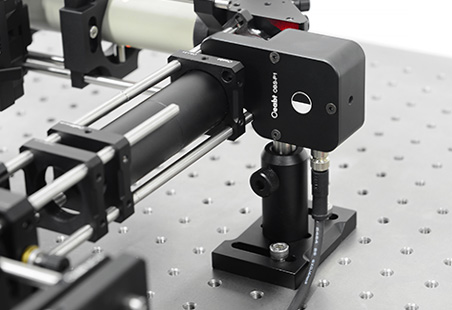

OBS-P1具有一个SM05螺纹孔径，带有在通光孔内摆动的叶片，可提供毫秒级的快门操作。在一般情况下，快门保持在关闭状态，只有当接收到脉冲控制信号才会打开。该特性使其成为需要对激光束进行通光/阻挡应用的理想选择。如控制电压保持在较高水平，则快门保持打开状态。当控制电压下降至阈值之下，则快门随即关闭。快门开关的速度和频率均可以通过OBS-C1控制器进行调节（需单独购买）。
