Thorlabs索雷博 LA1433-D 平凸透镜
特性
- 材料:N-BK7
- 宽带增透镀膜波长范围:1.65 - 3.0 µm
- 波长范围:350 nm - 2.0 µm(未镀膜)
- 焦距长度从15 mm到150 mm
这些Ø1/2英寸和Ø1英寸的平凸透镜由符合RoHS的BK7玻璃(N-BK7)制成,且具有用于1.65 - 3.0 µm波长范围的增透膜。虽然N-BK7玻璃的透过率在比2.3 µm长的波长下有所下降,但是这些带增透膜的透镜对于约2.3 µm的波长具有>90%的透过率(关于透过率和反射率曲线图,请看曲线标签)。因而,这些透镜在1.65 µm - 2.3 µm的波长下工作时,可以当做氟化钙(CaF2)透镜的替代来使用。此外,N-BK7可能是对于高质量光学组件最常用的光学玻璃,因此N-BK7透镜的制造成本低于用更稀有基板(比如氟化钙)制造的透镜。
平凸透镜将一条准直光束聚焦到后焦点,并使来自点源的光准直。为了将球面像差降到最小,当要聚焦准直光源时,准直光源的光应入射在透镜的曲面上,且当要准直点光源时,点光源的光应入射在平面上。
每个透镜的焦距可用简化的厚透镜公式计算:
f = R/(n-1)
其中n是折射率,R是透镜表面的曲率半径。这些透镜由N-BK7玻璃制成,阿贝数是64.17;阿贝数是材料色散能力的指标。
这些N-BK7平凸透镜可以选择未镀膜的型号,也可以选择五种增透膜型号的一种(-A、-AB、-B、-C或-D),增透膜可以降低光在透镜表面的反射量。本页销售的是-D增透膜透镜,设计波长范围从1.65 µm到3.0 µm。其他增透膜透镜在其它页面有介绍,表1.1里有这些页面的链接。请在曲线标签中查看镀膜信息。
Thorlabs 提供了固定式透镜安装座,用于安装这里所售的透镜。关于安装精选尺寸的高曲率透镜,带有SM05(0.535"-40),SM1(1.035"-40)或SM2(2.035"-40) 螺纹的特厚卡环能为卡环扳手提供多余的间隙(更多信息请查看安装选项标签)。
表1.1 N-BK7平凸透镜选型指南 |
---|
未安装的镜片 | 安装式镜头 |
无涂层 | 未涂层的 |
涂层(350 - 700 纳米) | 涂层(350 - 700 纳米) |
AB涂层(400 - 1100纳米) | -AB镀膜(400 - 1100纳米) |
B涂层(650 - 1050纳米) | B涂层(650 - 1050纳米) |
C涂层(1050 - 1700纳米) | -C涂层(1050 - 1620 纳米) |
D涂层(1650 - 3000纳米) | - |
可定制镀膜

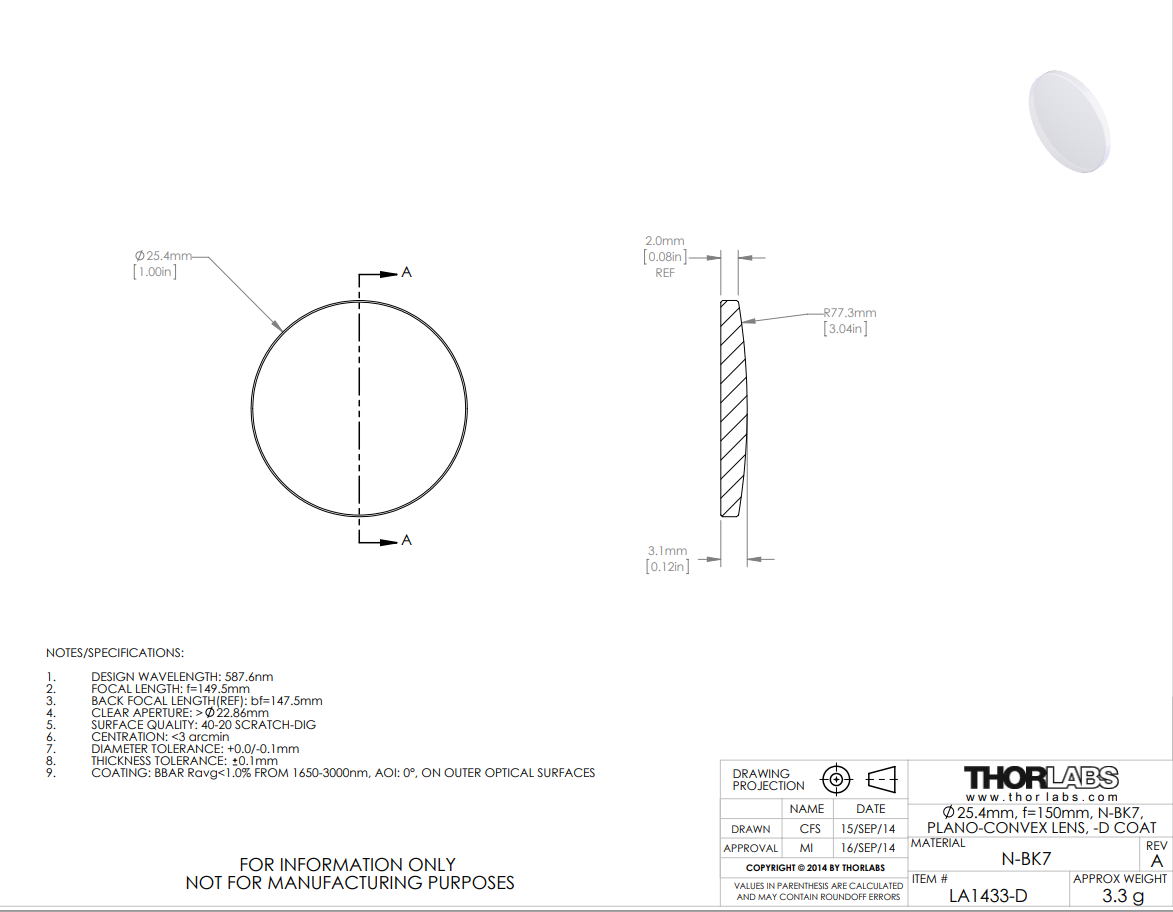

主要规格 |
---|
镜片形状 | 平凸 |
基板材料 | N-BK7光学玻璃A级a |
AR镀膜范围b | 1.65 - 3.0微米(镀D膜) |
反射率超过 涂层范围(平均) | 低于1% @ 0度入射角 |
可选直径 | 1/2英寸和1英寸 |
直径公差 | +0.0/-0.1 毫米 |
设计波长 | 587.6 纳米 |
折射率 @ 633纳米 | 1.515 |
表面质量 | 40-20划痕-麻点 |
表面平整度 普莱诺侧 | 半波长 |
球面屈光度c 凸面 | 3倍波长/2 |
表面不平整 峰谷值 | 四分之一波长 |
阿贝数 | v = 64.17d |
专注 | 3角分 |
清晰孔径 | Ø11.43 毫米(½英寸镜头) Ø22.86毫米(1英寸镜头) |
焦距公差 | ±1% |
- 点击链接查看关于基底的详细规格。
- 这些透镜镀有1.65 - 3.0 µm波段的增透膜,然而,N-BK7玻璃的透过率在比2.3 µm长的波长下有所下降。关于透过率和反射率曲线图,请参看曲线标签。
- 类似于平面光学元件的表面平整度,光圈数(surface power)为球面光学元件的表面相对校准基准的偏差,除非另有说明,一般是针对633 nm光源。此参数也常称为曲面拟合。
图2.1是N-BK7玻璃(符合RoHS标准的BK7玻璃)的透射率曲线。总透过率使用5 mm厚的未镀膜样品测量,且包含表面反射。我们的N-BK7平凸透镜可选未镀膜版本,也可选镀增透膜的版本,包括:350 - 700 nm(型号后缀为-A)、400 - 1100 nm(型号后缀为-AB)、650 - 1050 nm(型号后缀为-B)、1050 - 1700 nm(型号后缀为-C)或1.65 µm - 3.0 µm(型号后缀为-D).
这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.1% (每个表面),除AB和D膜,它们的平均反射率< 1.0%。这些镀膜对于从0°和 30°(0.5 NA)之间的入射角(AOI)都提供高性能。如需更大入射角的光学元件,可以考虑针对45°入射角优化的定制光学镀膜,这种定制镀膜可以在25到52度的入射角下使用。图2.4中的曲线给出了该系列中的标准镀膜的性能与波长的关系。宽带薄膜的典型吸收为0.25%,这没有反映在反射率曲线中。
点击放大
点击这里查看原始数据

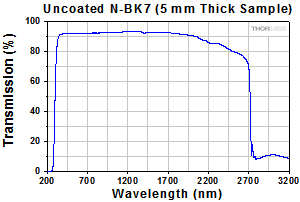

图2.1:上方是入射光正入射到表面时,10 mm厚未镀膜N-BK7样品的透过率曲线图。请注意,这是测量的透过率,包含表面反射。
点击放大
点击这里查看原始数据

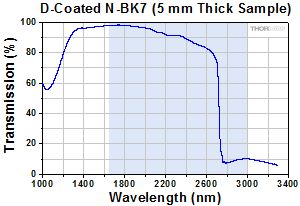

图2.2:蓝色阴影区域表示增透膜的指定的1.65 - 3.0 µm波长范围。
点击放大
点击这里查看原始数据

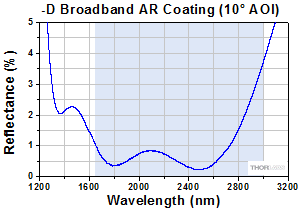

图2.3:蓝色阴影区域表示增透膜的指定的1.65 - 3.0 µm波长范围

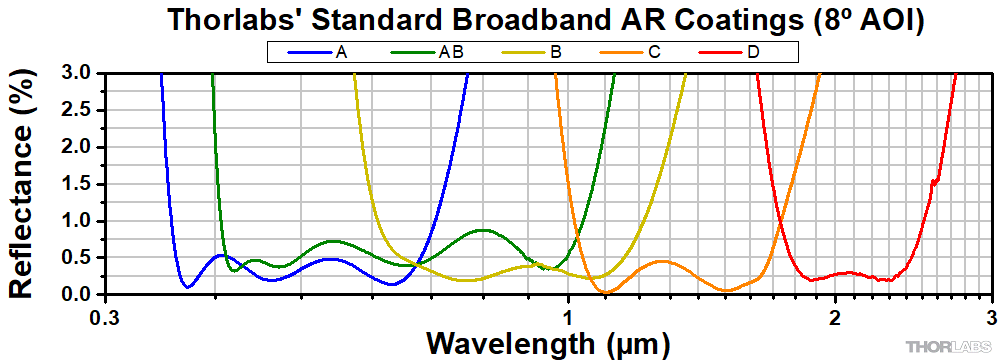

图2.4:Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
