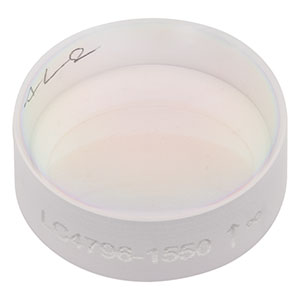

LC4796-1550 - 平凹透镜，紫外熔融石英，Ø1/2英寸，f = -30 mm，V形膜：1550 nm

Thorlabs索雷博    LC4796-1550   紫外熔融石英平凹球面透镜



特性

  • 提供Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本
  • 增透膜：1550 nm处的反射率小于0.25%
  • 材质：紫外级熔融石英
  • 成虚像

这些紫外级熔融石英平凹透镜包含Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本，两面都镀有用于1550 nm的V形增透膜。紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(经193 nm测试过)，因此非常适合从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。

这些平凹透镜上镀的增透膜特别适合于多个光学元件的应用。由于未镀膜的基底每个表面有约4％的反射率，镀增透膜能改善透过率，这在弱光领域应用中特别重要，还可以防止与多次反射有关的不良影响(例如重影图像)。

平凹透镜具有负焦距，应用广泛。它们常用来发散准直的入射光束；在这种情况下，准直光束应该入射在曲面上，以最大程度地减小球面像差。这些透镜的侧面刻有无限符号、指向曲面的箭头和产品型号，以便识别。平凹透镜能成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜具有理想的发散性，然后使用胶合透镜重新准直光束。在光学系统中，研究人员会谨慎选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。

决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对放大率小于0.2或者大于5，最好选用平凹透镜；如果介于这两个值之间，双凹透镜则更为合适。

这些透镜兼容Thorlabs的多种透镜安装座。详情请看安装选项标签。

Plano-Concave Lens Selection Guide
Unmounted
N-BK7
Uncoated-B (650 - 1050 nm)
-A (350 - 700 nm)-C (1050 - 1700 nm)
Mounted
N-BK7
Uncoated-B (650 - 1050 nm)
-A (350 - 700 nm)-C (1050 - 1700 nm)
N-SF11
Uncoated-B (650 - 1050 nm)
-A (350 - 700 nm)-C (1050 - 1700 nm)
UV Fused
Silica
Uncoated-B (650 - 1050 nm)
-UV (245 - 400 nm)-C (1050 - 1700 nm)
-A (350 - 700 nm)-532 V-Coating (532 nm)
-AB (400 - 1100 nm)-YAG (532 / 1064 nm)
T1 Textured Surface-1064 V-Coating (1064 nm)
(400 - 1100 nm)-1550 V-Coating (1550 nm)
CaF2
Uncoated-E1 (2 - 5 µm)
ZnSe
-E4 (2 - 13 µm)-E3 (7 - 12 µm)
-E2 (4.5 - 7.5 µm)

也可以定制镀膜。

Common Specifications
Lens ShapePlano / Concave
Substrate MaterialUV Grade Fused Silicaa
AR V-Coating1550 nm
Reflectance at 1550 nm (AOI = 0°)Rabs < 0.25%
Diameters Available6 mm, 8 mm, 1/2", and 1"
Diameter Tolerance+0.0 mm / -0.1 mm
Thickness Tolerance±0.1 mm
Clear Aperture>90% of Diameter
Design Wavelength587.6 nm
Index of Refraction (@ 587.6 nm)1.458
Surface Quality20-10 Scratch-Dig
Surface Flatness
(Plano Side)		≤λ/2b
Spherical Surface Power
(Concave Side)c		≤3λ/2b
Surface Irregularity
(Peak to Valley)		≤λ/4b
Centration≤3 arcmin
Focal Length Tolerance±1%
Damage
Thresholdd		10 J/cm2
(1542 nm, 10 ns, 10 Hz, Ø0.124 mm)
  • 点击链接获取基底的详细规格。
  • λ = 633 nm
  • 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
  • 详情请参考损伤阈值标签。


下方是10 mm厚、未镀膜紫外熔融石英样品的透过率曲线图，包含表面反射。

对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。

UVFS TransmissionClick to Enlarge
Click Here for Raw Data
图为入射光垂直入射到10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线图。请注意，这是实际测量的透过率结果，包含了表面反射。

V形膜：
V形膜是一种多层增透介质薄膜，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形，如下面的性能图所示。Thorlabs V形膜在镀膜波长下每个表面的最小反射率低于0.25%，适用于0°到20°的入射角(AOI)。相比宽带增透膜，在指定AOI下使用时，V形介质膜能在更窄的波长范围内达到更低的反射率。

1550 nm V形膜反射率(AOI: 6°)

1550 nm V-Coat ReflectanceClick to Enlarge1550 nm V-Coat ReflectanceClick to Enlarge
