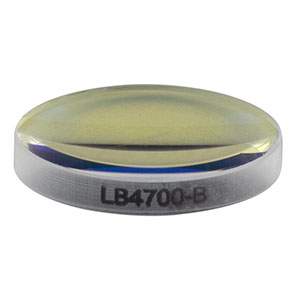

Thorlabs索雷博 LB4700-B 紫外熔融石英双凸球面透镜
特性
- 可选Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 增透膜镀膜波长范围650 - 1050 nm
- 材质：紫外级熔融石英
- 可选焦距范围 10.0 - 1003.5 mm
这些紫外级熔融石英双凸透镜可选尺寸Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸，双面镀有650 - 1050 nm增透膜。由于紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测试过)，使其成为从紫外到近红外的应用的理想选择。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和较低的热膨胀系数。
这些双凸透镜所镀的额外B减反射膜特别适合于多个光学元件的应用。由于未镀膜的基质有约4％的反射率，因此B减反射膜能改善透过率，这在弱光领域应中中特别重要，并能防止一些与多次反射有关的不利的影响(例如重影图像)。
双凸透镜常用于许多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够最小化像差。作为一个指导原则，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜是最大限度地减少像差的最佳选择。超出此范围，平凸透镜通常会更好。
每个尺寸都与大多数Thorlabs透镜安装座兼容，详细信息请参阅安装选项。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
镀膜也可以定制。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Convex / Convex | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 650 - 1050 nm | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 0.5% | |
| Diameters Available | 5 mm, 6 mm, 1/2", 1", and 2" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nmb | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 40-20 Scratch-Dig | |
| Spherical Surface Powerc | 3λ/2d | |
| Surface Irregularity (Peak to Valley)c | λ/4d | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Threshold | Pulsed | 0.246 J/cm2 (800 nm, 99 fs, 1 kHz, Ø0.166 mm) 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.133 mm) |
| CWe | 20 kW/cm (1070 nm, Ø0.974 mm) | |
- 点击链接查看详细的基底规格。
- LB4854-B、LB4879-B和LB4096-B为588 nm。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- λ = 633 nm
- 详情请参考损伤阈值标签。
这种高性能的多层增透膜在指定的波长范围内的平均反射率小于0.5％(每面)。且增透膜入射角(AOI)在0°和30°之间具有很好的性能。更详细的增透膜曲线如图2.2，用于此页出售的-B镀膜。
对于拟用于在较大的入射角的光学系统，还请考虑订购传统的为45°的入射角优化的镀膜方式，这些镀膜建议用于从25°至52°的入射角。
Click to EnlargeClick Here for Raw Data
图2.2 蓝色阴影区域指示了最佳性能在650 - 1050纳米的特性波长范围内
Click to EnlargeClick Here for Raw Data
图2.1 图为入射光垂直于入射到10毫米厚未镀膜紫外级熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
