Thorlabs索雷博 LA4184-405 紫外熔融石英平凸球透镜

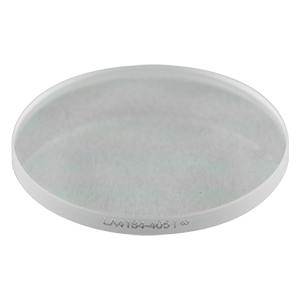

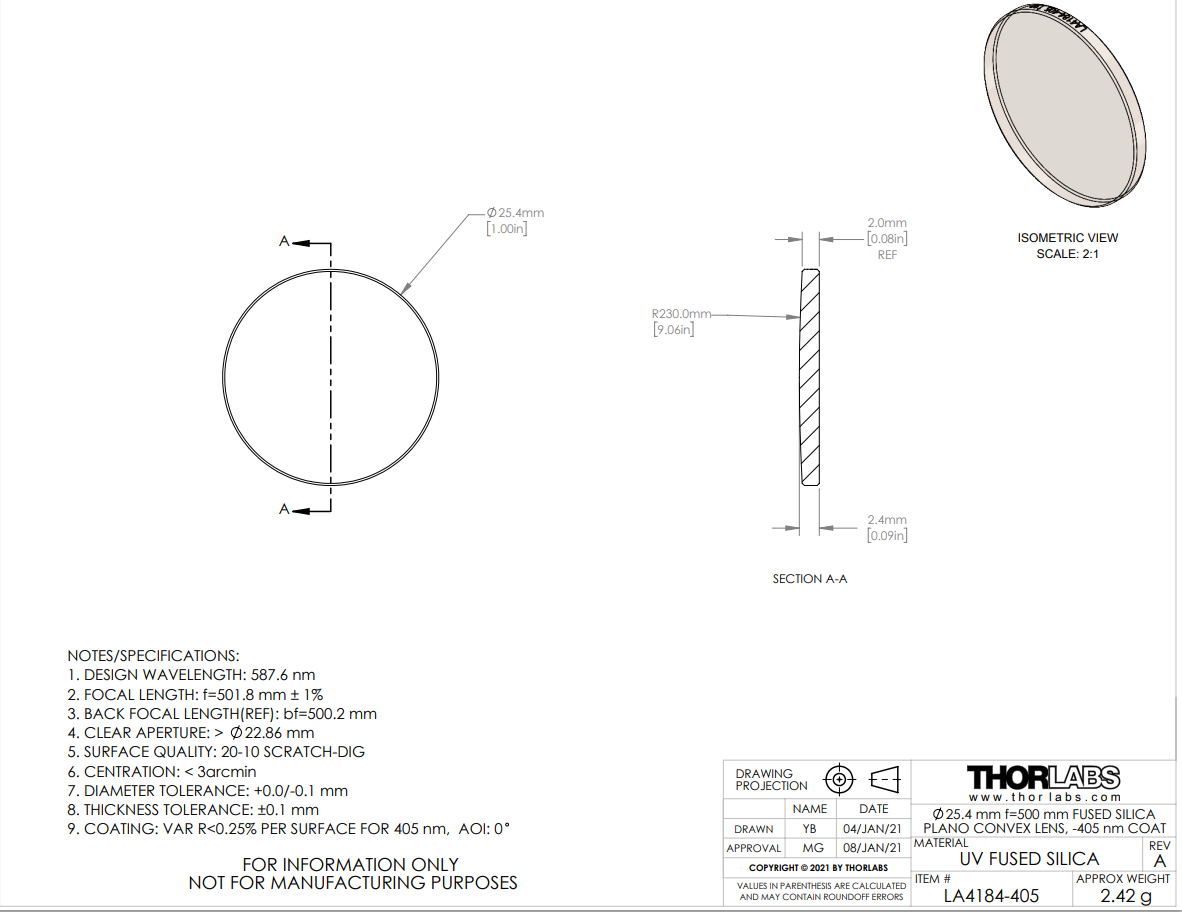

LA4184-405 - 平凸透镜，紫外熔融石英，f = 500 mm，Ø1英寸，V形膜：405 nm

详情

特性

材质：紫外熔融石英
405 nm下V形增透膜的反射率< 0.25%
焦距范围：20 mm - 1000 mm

这里提供的紫外级熔融石英平凸透镜两面镀有V形增透膜，405 nm下反射率< 0.25%，包含直径为1/2英寸或1英寸的版本，兼容多种Thorlabs的固定式和移动式透镜安装座(详情请看安装选项标签)。

由于紫外级熔融石英具有较高的深紫外光透过率，几乎不会产生激光诱导荧光(在193 nm下测得)，因此非常适合从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7玻璃的均匀性更好，热膨胀系数更低。

Thorlabs的V形膜是一种多层结构的介质薄膜，能够在较窄的波长范围内实现< 0.25%的反射率。最小反射率两边的反射率急剧上升，所以反射率曲线呈"V"形(可在曲线图标签中查看性能曲线图)。由于未镀膜基底每个表面大约会反射4%的入射光，因此镀V形增透膜能够提高透过率，这一点在弱光应用中尤为重要，并且能够防止产生与多次反射相关的不利效应(比如产生重影)。与宽带增透膜相比，V形介质膜能够在更窄的波长和入射角范围内达到更低的反射率。

平凸透镜具有正焦距，是应用最广泛的透镜元件。它们一般用来会聚准直入射光束；在这种情况下，为了减小球差，准直光束一般要入射在透镜的曲面。如果成像质量不是特别重要，那么平凸透镜也可以代替消色差双合透镜使用。

虽然平凸透镜和双凸透镜都可以会聚准直入射光，但在选择时，如果想要获得低于0.2或大于5的绝对放大率，通常倾向于选择平凸透镜。当需要的放大率介于0.2和5之间时，则使用双凸透镜比较适合。

Thorlabs提供固定式透镜安装座，用于安装这里出售的透镜。如要安装高曲率透镜，我们也提供带SM05(0.535"-40)或SM1(1.035"-40)螺纹的特厚卡环，防止扳手接触到元件表面(更多信息，请看安装选项标签)。

我们也提供保存这些透镜的储存盒。

UVFS Plano-Convex Lens Selection Guide
Unmounted Lenses	Mounted Lenses
Uncoated	Uncoated
-UV Coating (245 - 400 nm)	-UV Coating (245 - 400 nm)
-A Coating (350 - 700 nm)	-A Coating (350 - 700 nm)
-AB Coating (400 - 1100 nm)	-AB Coating (400 - 1100 nm)
T1 Textured Surface (400 - 1100 nm)	T1 Textured Surface (400 - 1100 nm)
-B Coating (650 - 1050 nm)	-B Coating (650 - 1050 nm)
-C Coating (1050 - 1700 nm)	-C Coating (1050 - 1700 nm)
-405 V-Coating (405 nm)	-
-532 V-Coating (532 nm)	-
-YAG V-Coating (532/1064 nm)	-YAG V-Coating (532/1064 nm)
-1064 V-Coating (1064 nm)	-
-1550 V-Coating (1550 nm)	-

我们还提供定制镀膜。

Common Specifications
Lens Shape	Plano-Convex
Substrate Material	UV-Grade Fused Silica^a
AR Coating	405 nm V-Coat
AR Coating Reflectance (0° AOI)	< 0.25% at 405 nm per Surface
Diameters Available	1/2" or 1"
Diameter Tolerance	+0.0 mm / -0.1 mm
Thickness Tolerance	±0.1 mm
Design Wavelength	587.6 nm
Index of Refraction	1.458 @ 587.6 nm
Surface Quality	20-10 Scratch-Dig
Surface Flatness (Plano Side)^b	λ/2
Spherical Surface Power (Convex Side)^b,c	3λ/2
Surface Irregularity (Peak to Valley)^b	λ/4
Damage Threshold^d,e	14 W/cm (405 nm, CW, Ø1 mm) 617 W/cm (405 nm, CW, Ø18 µm)
Centration	< 3 arcmin
Abbe Number	67.82
Clear Aperture	>90% of Diameter
Focal Length Tolerance	±1%

点击链接查看基底的详细规格
在633 nm测得
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
受到增透膜的限制；详情请参考损伤阈值标签。
在任一一种条件下，光学元件均未损坏。

图2.1为入射光垂直于10 mm厚未镀膜UV熔融石英样品表面时测量的透过率曲线图，包含表面反射。本页出售的透镜具有Thorlabs的405 AR V形膜，在405 nm下比未镀膜同类透镜的透过率更高。如要查看我们未镀膜的UV熔融石英透镜，请点击这里。

Click to Enlarge
Click Here for Raw Data
图2.1：上方是入射光正入射到表面时，10 mm厚未镀膜N-BK7样品的透过率曲线图。
请注意，这是测量的透过率，包含表面反射。

V形膜:
V形膜是一种多层的增透介质薄膜，在较窄的波长范围内反射率很小。最低反射率两侧的反射率明显上升，因此反射率曲线呈"V"形，如图2.2所示。Thorlabs的V形膜在每个表面的最低反射率小于0.25%，适合0° - 20°之间的入射角(AOI)。与宽带增透膜相比，V形介质膜在更窄的带宽和指定的AOI内能够实现更低的反射率。
