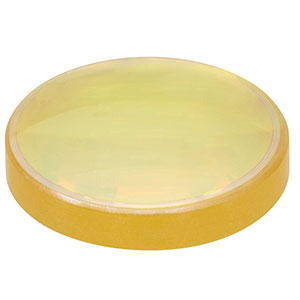

Thorlabs索雷博 LA7477-E2 平凸球透镜
特性
- 硒化锌基底
- 可选Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于4.5 - 7.5 μm波段
- 焦距可选15.0到1000.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸的硒化锌(ZnSe)平凸透镜提供镀增透膜的版本，两个表面上都镀有4.5 - 7.5 μm增透膜。增透膜很大程度上降低了基底材料的高反射率，在整个增透波段平均透过率超过了97％。请参看曲线标签了解详细信息。
硒化锌透镜通常用作激光应用的准直器，比如生物医学和军事应用。这些透镜也特别适合高功率CO或CO2激光器的应用。此外，它们在可见光范围上足够透光，使其可应用于可见光束校准，尽管背向反射更明显。
用法
为了使球差最小化，光在透镜中传播时应被逐渐弯曲。因此，当使用平凸透镜聚焦平行光源时，平行光应该从透镜的曲面入射。同样，当准直点光源时，发散光应该从透镜的平面入射。
操作光学元件时，每个人都应该戴上手套。当处理硒化锌材料时这一点尤其需要注意，因为硒化锌是一种有害物质。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。
| Specifications | |
|---|---|
| Substrate Material | Laser Grade Zinc Selenidea |
| AR Coating Range | 4.5 - 7.5 μm |
| Reflectance over AR Coating Range @ 0° AOI | Ravg < 1.0%, Rabs < 2.0% |
| Transmission over AR Coating Range @ 0° AOI | Tavg > 97%, Tabs > 94% |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powerc (Convex Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | Ø1/2" Lenses: >Ø10.2 mm Ø1" Lenses: >Ø20.3 mm |
| Design Wavelength | 10.6 μm |
- 点击查看基底的详细规格
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
图2.2、2.3和2.4中的阴影区域表示指定的AR膜层范围。超出指定范围的性能无法保证，因批次不同有所差异。
Click to Enlarge
Click Here for Raw Data
图2.1：上方是入射光正入射到表面时，10 mm厚未镀膜ZnSe样品的透过率曲线图。
请注意，这是测量的透过率，包含表面反射。
Click to Enlarge
Click Here for Raw Data
图2.2：此图给出了镀E2增透膜的硒化锌窗片在8°入射角(AOI)下测得的反射率(每个表面)。
4.5 - 7.5 µm的阴影区域内每个表面的平均反射率< 1.0%。
Click to Enlarge
Click Here for Raw Data
图2.3：该图显示了垂直入射时，以镀2.1 mm厚AR膜的硒化锌透镜的测量透射率为参考。 透镜的性能将根据相关组件的厚度而变化。
Click to Enlarge
Click Here for Raw Data
图2.4：该图显示了垂直入射时，以镀5 mm厚AR膜的硒化锌窗口片的测量透射率为参考。 透镜的性能将根据相关组件的厚度而变化。
