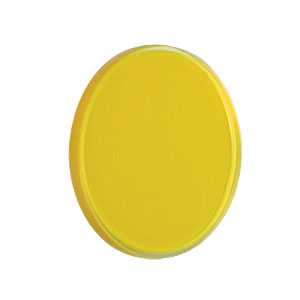

Thorlabs索雷博 LA5956-D CaF2平凸球透镜
特性
- 真空级氟化钙基板
- 可提供Ø1/2和Ø1英寸两种尺寸
- 可镀宽带增透膜，用于1.65 - 3.0 µm
- 可选焦距范围为20.0 - 1000.0 mm
Thorlabs公司的Ø1/2英寸和Ø1英寸氟化钙(CaF2)平凸透镜在两个表面都可镀增透膜，优化针对的波长为1.65 - 3.0 µm。该增透膜能极大地减小基板反射率，使其整个镀膜波长范围内的平均透射率超过98%。请参看曲线标签了解细节信息。
我们还提供未镀膜CaF2平凸透镜 ，可用于0.18 - 8 µm的波长范围；以及E1镀膜的CaF2 平凸透镜，增透镀膜范围是2 - 5 µm。
CaF2常用于在红外和紫外光谱范围需要高透射率的相关应用之中。该材料的折射率较低，对于180 nm到8.0 µm的工作波长范围，其折射率变化范围为1.35到1.51。氟化钙还具有较高的化学惰性，与氟化钡、氟化镁和氟化锂同类物质相比具有更高的硬度。
平凸透镜的焦距为正值，基本是无限和有限共轭应用的最佳构形。请点击这里详细了解最佳外形透镜。这些透镜可以将一束准直光束汇聚在后焦面上，或将电光源发出的光转换为准直光束。它们经过设计具有最小的球差，焦距可用简化的厚透镜公式来计算：
f= R/(n-1),
其中n为折射率，R为透镜表面的曲率半径。
用法：
为了将引入的球差最小化，应使光透过透镜时逐渐改变传播方向。因此，当使用一个平凸透镜来聚焦一个准直光源时，准直光束应入射在透镜的曲面。类似地，当准直电光源发出的光时，扩散传播的光束应入射在透镜平整的表面上。
| Key Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| AR Coating Range | 1.65 - 3.0 µm |
| Reflectance Over Coating Range (Avg.) | < 1.0% |
| Damage Threshold | 2 J/cm2 (2.05 µm, 10 ns, 10 Hz, Ø186 µm) 2.00 J/cm2 (2.05 µm, 10 ns, 62.5 Hz, Ø350 µm) |
| Diameters Available | 1/2" or 1" |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powerb (Convex Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
- 点击链接查看详细的基底规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
1.65 - 3.0 µm增透镀膜曲线
Click to EnlargeClick Here for Raw Data
上图为测得的增透膜反射率与波长的函数关系曲线。1.65 - 3.0 μm 波长范围内的平均反射率小于1.0%。蓝色阴影表示在此范围内增透镀膜性能最好。在此范围外，不能保证透镜具有同样的性能，并且会发生较大的差异。
Click to EnlargeClick Here for Raw Data
上图为测得的镀增透膜的LA5835-D透镜(中心厚度2.2 mm)透过率曲线。蓝色阴影区域表示增透膜的最佳设计波长为1.65 - 3.0 μm。在此波长范围内，透过率超过98%。此范围外的性能不能保证。
