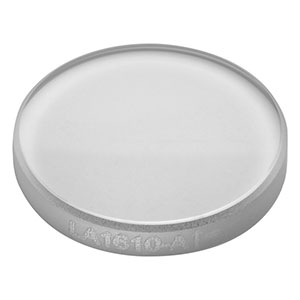

Thorlabs索雷博 LA1610-A 平凸透镜

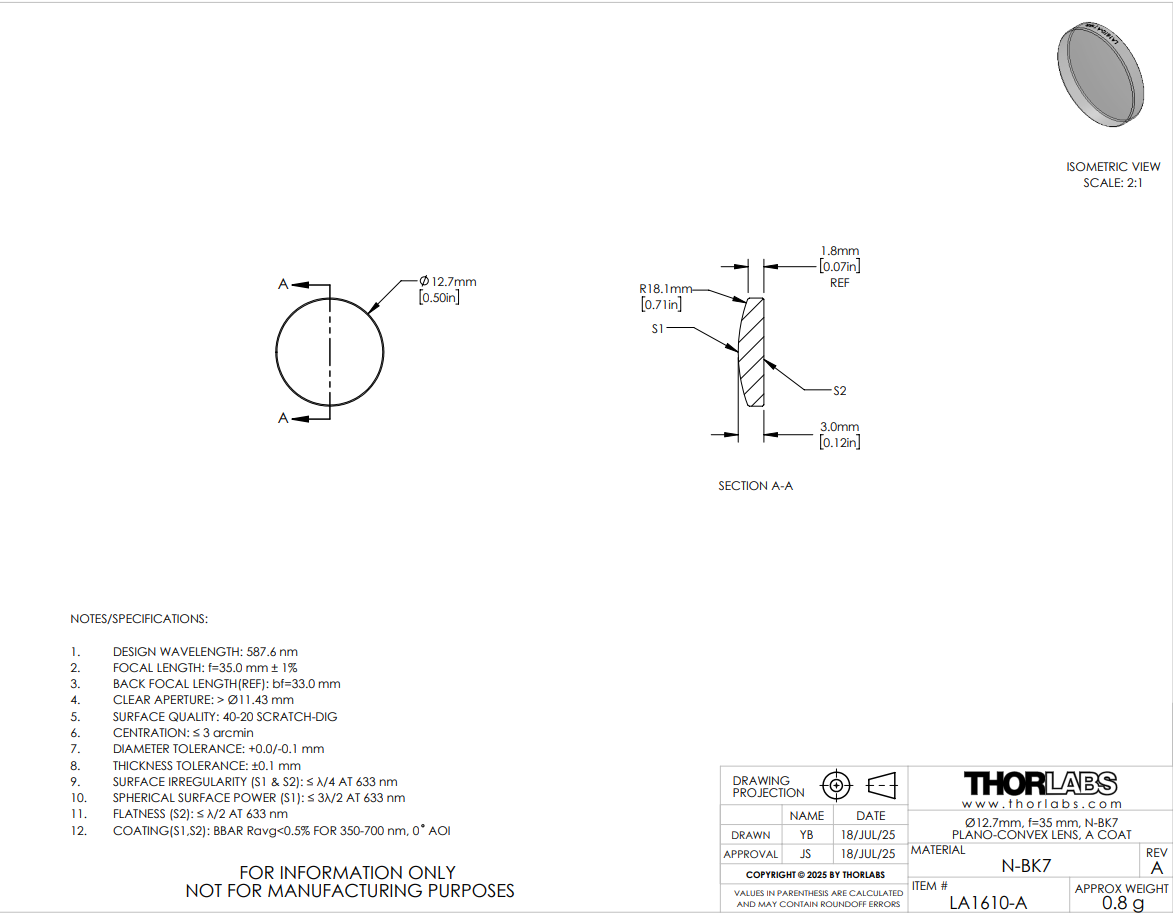

LA1610-A - 平凸透镜，N-BK7，Ø1/2英寸，f=35 mm，增透膜：350-700 nm

详情

特性

材质：N-BK7
增透镀膜波长范围：350-700 nm
焦距从4至2500 mm可选

这些平凸透镜使用符合RoHS标准的BK7(N-BK7)生产，且镀有350-700 nm波长范围的增透膜。当不需要紫外熔融石英的额外优点(一直到UV波段都具有高透过率且热膨胀系数更低)时，一般都会选择N-BK7玻璃。它们的焦距为正，对于无限远和有限远共轭比应用，性能接近最佳外形透镜。

平凸透镜可以将准直光束会聚在后焦点上，也可以将点光源变成准直光束。为了将球差降至最低，聚焦时准直光束应该入射到透镜的曲面上，而准直时点光源应该入射到透镜的平面上。

每个透镜的焦距可以使用简化的厚透镜公式来计算：

f = R/(n-1),

其中n是折射率，R是透镜表面的曲率半径。这些透镜使用阿贝数为64.17的N-BK7材料生产；阿贝数是色散指标。

这些N-BK7平凸透镜可以选择未镀膜的型号，也可以选择五种增透膜型号的一种(-A、-AB、-B、-C或-D)，增透膜可以降低光在透镜表面的反射量(每种镀膜选项请看表1.1)。在未镀膜基底的每个表面约有4％的入射光会反射，因此AR膜层的应用可改善透射率，这在弱光应用中尤为重要，且防止多层反射相关的不良影响(如重影)。这些平凸透镜上的附加增透膜非常适合具有多个光学元件的应用。请在曲线标签中查看镀膜信息。

Thorlabs提供固定式透镜安装座，用于安装这里所售的透镜。如需安装某些尺寸的高曲率透镜，我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，安装透镜时能为卡环扳手提供更大的间隙(更多信息请查看安装选项标签)。

Thorlabs也提供N-BK7透镜套件，请点击这里获取详情。

表1.1 N-BK7平凸透镜选型指南
未安装的镜片	安装式镜头
未涂层的	未涂层的
涂层（350 - 700 纳米）	涂层（350 - 700 纳米）
AB涂层（400 - 1100纳米）	AB涂层（400 - 1100纳米）
B涂层（650 - 1050纳米）	B涂层（650 - 1050纳米）
-C涂层（1050 - 1700纳米）	-C涂层（1050 - 1700纳米）
-D涂层（1650 - 3000纳米）	-

关键规格
直径	2毫米和3毫米	6毫米，9毫米，1/2英寸，18毫米，25毫米，1英寸，30毫米，1.5英寸，2英寸，75毫米
镜片形状	平凸
基板材料	N-BK7光学玻璃A级^a
AR镀膜范围	350 - 700 纳米（-A 镀膜）
反射率^b涂层处理 0°入射角下的范围（平均值）	< 0.5%
设计波长	587.6 纳米^c
折射率	1.515^d
表面平整度（平面侧）	半波长^d
球面屈光度^e 凸面	3倍波长除以2^d
表面不平整峰谷	四分之一波长^d
表面质量	60-40划痕-麻点	40-20划痕-麻点
厚度公差	±0.03毫米	±0.1毫米
直径公差	+0.00 / -0.02 毫米	+0.0 / -0.1 毫米
集中化	≤5角分	3 角分
损伤阈值^f	7.5 焦耳/平方厘米（532纳米，10纳秒，10赫兹，直径0.456毫米）²
阿贝数	v = 64.17_d
清晰孔径	直径＞90%^g
焦距容差	±1%

点击链接查看关于基底的详细规格。
每个面
Ø25 mm透镜的设计波长为632.8 nm。
633纳米处
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
受到增透膜限制；详情请查看损伤阈值标签
LA1254-A、LA1258-A和LA1259-A透镜的通光孔径为直径的90%。

图2.1是N-BK7玻璃(符合RoHS标准的BK7玻璃)的透射率曲线。总透过率使用10 mm厚的未镀膜样品测量，且包含表面反射。我们的N-BK7平凸透镜可选未镀膜版本，也可选镀增透膜的版本，包括：350-700 nm(型号后缀为-A)、400- 1100 nm(型号后缀为-AB)、650 - 1050 nm(型号后缀为-B)、1050 - 1700 nm(型号后缀为-C)或1.65 - 3.0 µm (型号后缀为-D)。

这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.5%(每个表面)，-AB和-D膜除外，它们提供< 1.0%的平均反射率。这些镀膜对于从0°和 30° (0.5 NA)之间的入射角(AOI)都提供高性能。如需更大入射角的光学元件，可以考虑针对45°入射角优化的定制光学镀膜，这种定制镀膜可以在25到52度的入射角下使用。图2.3中的曲线给出了该系列中的标准镀膜的性能与波长的关系。宽带薄膜的典型吸收为0.25%，这没有反映在反射率曲线中。
