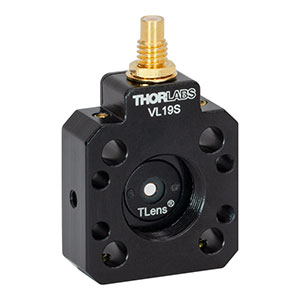

Thorlabs索雷博 VL19S 可调焦透镜

Thorlabs索雷博   VL19S 可调焦透镜

特性

• 焦距调节范围：10 cm(VL15系列)或20 cm(VL19系列)到无限远
• 两种笼式安装选项：
  • 安装在带SM05(0.535"-40)螺纹和4-40(M3 x 0.5)螺孔的16 mm笼板中，用于安装Ø6 mm迷你系列接杆
  • 安装在带SM1(1.035"-40)螺纹和8-32(M4 x 0.7)螺孔的30 mm笼板中，用于安装Ø1/2英寸接杆
• 响应时间：< 1 ms(达到最终近似值的63.2%)
• 通光孔径：Ø1.55 mm(VL15系列)或Ø1.90 mm(VL19系列)
• 超低功耗：< 1 mW
• 兼容Thorlabs覆盖0 - 50 V电压范围的压电控制器
• 平均透过率：400 - 650 nm范围内95%(典型值)
• 透射波前误差：< 50 nm

这些安装在笼板中的可调焦透镜在400 - 650 nm范围内提供95%(典型值)的平均透过率，焦距调节范围从10 cm或20 cm到无限远，非常适合自搭建的实验光学装置，比如共聚焦显微镜和光学相干断层扫描。这些透镜采用基于TLens®*技术的MEMS设计，旨在复制人眼功能，提供响应时间< 1 ms的快速对焦，且视野恒定，无磁干扰，功耗低至< 1 mW。为了控制设定透镜焦距的压电促动器，可以将仪器外壳顶部的SMC公接头连接到带SMC电缆(不包含)的Thorlabs压电控制器。我们的任意一款可以在至少50 V的电压下工作的压电控制器都可用于控制这些可调焦的透镜，比如我们的KPC101带应变读取功能的K-Cube^®压电控制器和MDT694B单通道开环压电控制器。注意不要超过这些设备的绝对最大额定值(有关详细信息，请看规格标签)。

VL15S(/M)和VL19S(/M)可调焦透镜侧面有三个4-40(M3 x 0.5)螺孔，用于安装Ø6 mm迷你系列接杆；还有四个Ø0.16英寸(4.0 mm)通孔，用于安装SR系列笼杆，每根杆可以通过0.05英寸(1.3 mm)六角扳手拧紧4-40锁定螺丝固定；还有四个兼容3-48带帽螺丝的通孔，便于安装到16 mm笼式立方体。VL15C(/M)和VL19C(/M)可调焦透镜有三个8-32(M4 x 0.7)螺孔，用于安装Ø1/2英寸接杆；还有四个Ø0.24英寸(6.0 mm)通孔，用于安装ER系列笼杆，每根杆可以通过5/64英寸(2 mm)六角扳手拧紧M4 x 0.7锁定螺丝固定。为了便于提高成像能力，校正耦合到显微镜或光纤时的球差，所有可调焦透镜的一个面上还有M8 x 0.50内螺纹，用于安装非球面透镜，比如我们的模压玻璃非球面透镜。

*TLens®是poLight ASA.的注册商标。

Click to Enlarge

View Imperial Product List

View Metric Product List
图1.1 VL19C可调焦透镜安装在30 mm笼式系统中，其焦距由KPZ101 K-Cube压电控制器控制。KPZ101 K-Cube压电控制器为上一代产品不再单独提供，替代品为KPC101带应变读取功能的压电控制器。

Click to Enlarge图1.2 将0 V电压施加到促动器上产生的聚焦光束在测试靶上显示的光束光斑

Click to Enlarge图1.3 将50 V电压施加到促动器上产生的准直光束在测试靶上显示的光束光斑

Item #	VL15S(/M)	VL15C(/M)	VL19S(/M)	VL19C(/M)
Typical Mechanical Specifications
Cage Size	16 mm	30 mm	16 mm	30 mm
Inner Bore	SM05 Threaded	SM1 Threaded	SM05 Threaded	SM1 Threaded
TLens® Dimensions (L x W x T)	4.900 mm x 4.400 mm x 0.545 mm
Assembly Dimensions (L x W x T)	40.3 mm x 25.4 mm x 10.2 mm	54.3 mm x 40.6 mm x 10.2 mm	40.3 mm x 25.4 mm x 10.2 mm	54.3 mm x 40.6 mm x 10.2 mm
Flatness	< 0.030 mm
TLens® Weight	15 mg
Assembly Weight	14 g	30 g	14 g	30 g
Input Connector Type	SMC Male
Drawingsa
Typical Optical Specifications
Focal Range	Infinity to 10 cm		Infinity to 20 cm
Clear Aperture - Sensor Sideb	Ø1.55 mm		Ø1.90 mm
Clear Aperture - Object Sideb	Ø2.00 mm		Ø2.25 mm
Transmitted Wavefront Error (RMS)c	30 nm
Average Transmittance (Between 400 and 650 nm)	95%
Typical Actuator Specifications
Minimum Optical Power	-4 m-1
Maximum Optical Power	14 m-1		9 m-1
Hysteresisc	1 m-1
Maximum Response Timed	1 ms
Equivalent Capacitance @ 0 V	40 nF		25 nF
Operating Conditions
Operating Voltage (Between Top and Bottom Electrode)	0 V - 50 V
Duty Cycle Over Lifetime-Operating Voltage Cycle	10%
Minimum Operating Voltage Cycles	106
Operating Temperature	-20 °C - 85 °C
Relative Humidity	< 85%
Absolute Maximum Ratings
Storage Temperature	-40 °C - 85 °C
Applied Voltage (Between Top and Bottom Electrode)	-15 V - 60 V
Applied Current	< 1 mA

• 点击蓝色信息图标查看图纸。
• 传感侧是带有Thorlabs logo和产品型号的一侧，物体侧是与之相反的一侧。
• 从-1 dpt到9 dpt(VL15系列)或从-1 dpt到5 dpt(VL19系列)的整个工作范围
• 系统达到最终近似值的1-1/e ≈ 63.2%的时间

Click to Enlarge
Click for Raw Data
上图显示了VL15和VL19系列可调焦透镜的典型透过率。蓝色阴影区域表示指定性能最优的400 - 650 nm波长范围。

Click to Enlarge
Click for Raw Data
上图显示了室温下未安装VL15系列的光焦度与电压曲线关系图。实线显示了无限远和最小焦距之间的扫描，显示了电压升高和降低时的光焦度响应。虚线表示扩展电压范围的光焦度与电压的关系。

Click to Enlarge
Click for Raw Data
上图显示了室温下未安装VL19系列的光焦度与电压曲线关系图。实线显示了无限远和最小焦距之间的扫描，显示了电压升高和降低时的光焦度响应。虚线表示扩展电压范围的光焦度与电压的关系。

Click to Enlarge
Click for Raw Data
上图显示了在室温(25 °C)、-20 °C和80 °C工作时，未安装VL15系列可调焦透镜的典型热性能。笼板中任何可能影响透镜热性能的应力都忽略不计。

Click to Enlarge
Click for Raw Data
上图显示了在室温(25 °C)、-20 °C和80 °C工作时，未安装VL19系列可调焦透镜的典型热性能。笼板中任何可能影响透镜热性能的应力都忽略不计。
