zolix卓立汉光 NMV25.4 上方调节调整架

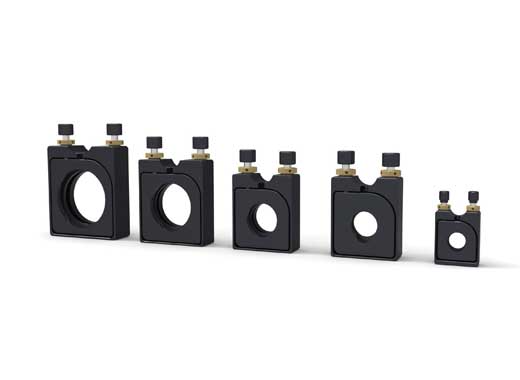

NMV 系列上方调节二维光学调整架，是卓立汉光“N 系列”新型调整架中的一个系列产品。该系列产品主体材料采用优质铝合金，表面黑色阳极氧化处理，外观简洁、美观、大方。匹配了0.2mm 螺距的超细牙螺纹副，进一步提高了产品的灵敏度。由于调节手轮改制上方调节，大大降低了调整架的整体厚度，节省空间，且不用担心调整时对光路的遮挡和影响。该系列产品种类丰富，覆盖了从φ12.7~φ50.8 的多个尺寸，适合于调整空间较为狭窄的应用场合。
NMV系列上方调节调整架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 先进结构：
①调节手轮置于上方，大大降低了调整架的整体厚度，节省空间，且不用担心调整时对光路的遮挡和影响
②极大优化了产品厚度，更适用于狭窄环境
③详细计算验证了3拉簧的拉力分配，使拉力分布更加均匀，结构更加稳定
• 高灵敏度：采用2个0.2mm螺距的超细牙螺纹副进行二维调节，具有更高的灵敏度
• 通用性强：通用安装孔，M4、M6螺丝均可安装。

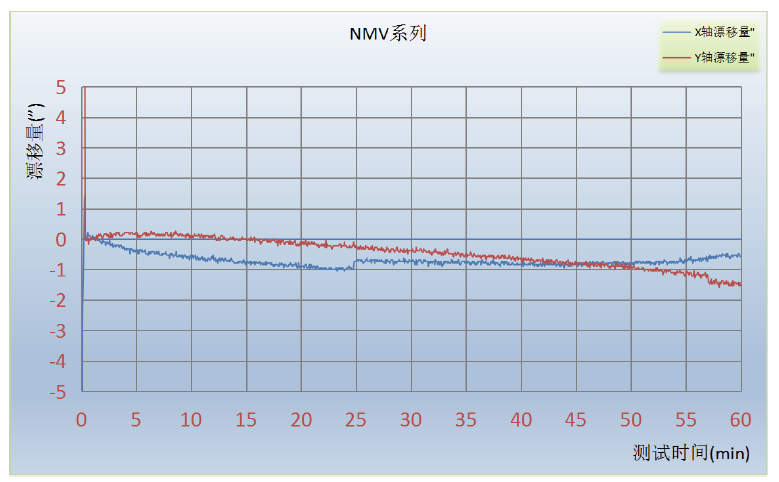

NMV系列稳定性测试曲线
NMV系列上方调节调整架选型表：
| 型号 | NMV12.7 | NMV20 | NMV25.4 | NMV38.1 | NMV50.8 |
| 装卡直径(mm) | φ12.5/φ12.7 | φ20 | φ25/φ25.4 | φ38.1 | φ50/φ50.8 |
| 装卡厚度(mm) | 2~5 | 3~6 | |||
| 调整角度(°) | ±3 | ||||
| 通光孔径(mm) | φ11.5 | φ19 | φ23.5 | φ36.5 | φ47 |
| 中心高度(mm) | 17 | 25 | 25 | 32 | 35 |
| 总体厚度(mm) | 13 | 20 | 20 | 20 | 22 |
螺纹副旋转一周调整角度(°) | 俯仰：≈0.55 偏摆：≈0.57 | 俯仰：≈0.35 偏摆：≈0.34 | 俯仰：≈0.35 偏摆：≈0.34 | 俯仰：0.31 偏摆：0.26 | 俯仰：≈0.28 偏摆：≈0.22 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||||
| 拉簧数量 | 3 | ||||
| 是否带锁紧 | 是 | ||||
| 安装孔 | M4 | M6，2个M4 | |||
| 自重(g) | 40 | 160 | 150 | 180 | 220 |
