Oeabt 基座光学 ST-XY-D 两轴线性位移台
产品说明
• 双轴线性位移台；
• 沿着X轴和Y轴具有13mm的线性行程；
• 带SM1（1.035”-40）螺纹中心孔；
• 非常适合要求从样品底部照明的成像应用；

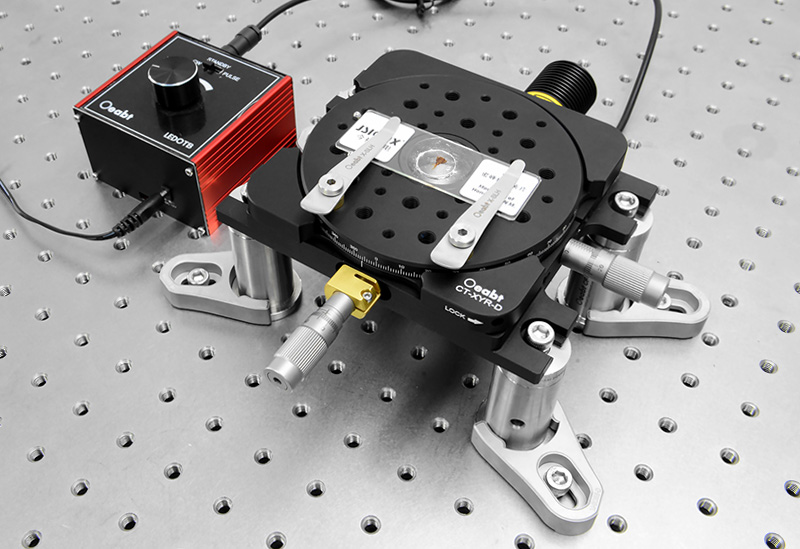

两轴位移台沿X轴和Y轴测微头提供13mm的行程，分度为10µm。且中心有一个SM1螺纹(1.035”-40）螺纹孔，非常适合要求从样品底部照明的成像应用。搭配X-SLH 显微镜载玻片夹，设计用于夹持各种尺寸的显微镜载玻片和测试靶。

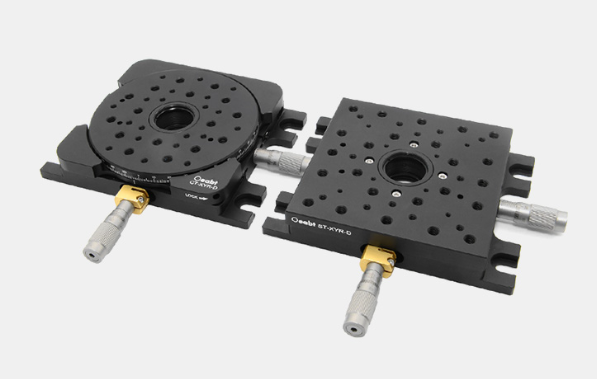

| 型号 | CT-XYR-D | ST-XY-D |
| 台面尺寸 | Ø106.1mm | 108.0*108.0mm |
| 行程范围 | 线性11.5mm,360°旋转 | 11.5mm |
| 分度精度 | 测微头分度10μm,旋转分度1° | 分度10µm |
| 螺纹类型 | 20处M4,16处M6, Ø6.7*11.0mm沉头槽 | 8处4-40,12处M4,24处M6, Ø6.7*11.0mm沉头槽 |
| 重量 | 868.3g | 720.6g |
| 材质 | 7075铝合金 | |
示意图
通用参数

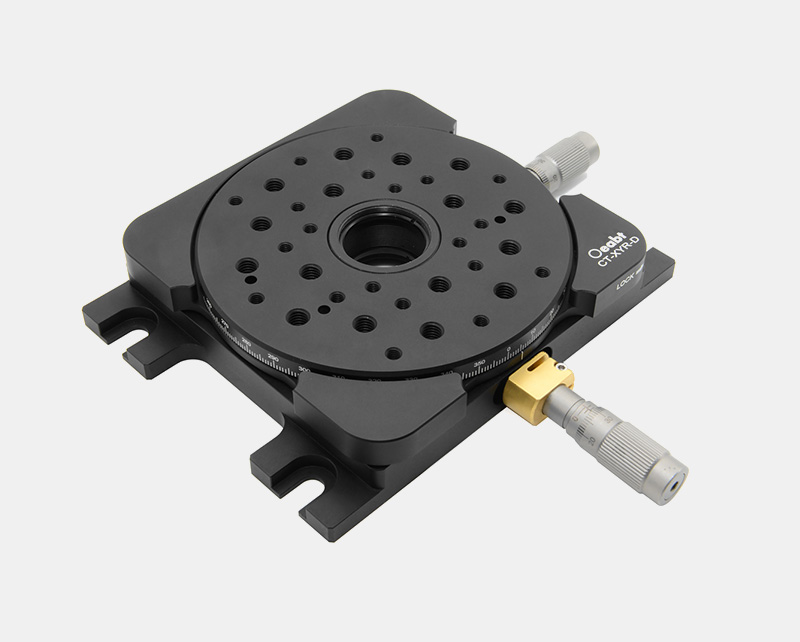

CT-XYR-D 双轴旋转位移台
• ►双轴旋转位移台，带旋转平台和可拆卸的无孔顶板； 360°的连续旋转；
• 沿着X轴和Y轴具有11.5mm的线性行程；
• 带SM1（1.035”-40）螺纹中心孔，附带2个CSK3卡环；
• 从底部到安装平面高度为25.4mm，到无孔顶板高度32.2mm；
• 附带定位销用于在平台的通孔上对准标准载玻片；
CT-XYR-D位移台旋转台面尺寸Ø106.1mm，外边缘的360°连续角度刻度便于用户设置位移台的角度方向，分度1°。标识“LOCK”处可用2mm六角锁定螺丝锁定旋转位置。锁定旋转轴不会妨碍沿着X轴和Y轴的平移。同时附带一块转换板以将螺纹孔表面转换为平面，便于用户将位移台的螺孔表面转换成平坦表面。
