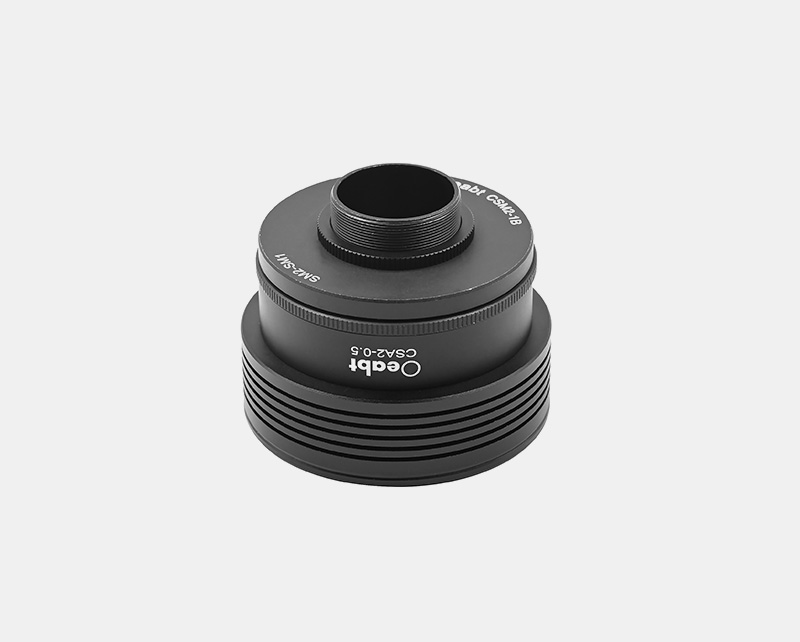

Oeabt 基座光学 ARLED 环形光源转接件
产品说明
• 高密度LED陈列，环型光360度照射，高亮度；
• 结构紧凑设计，节省安装空间；
• 独特的散热构造，提高光源稳定性；
• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；
• 支持外部触发信号同步控制和频闪照明亮度无级调整；

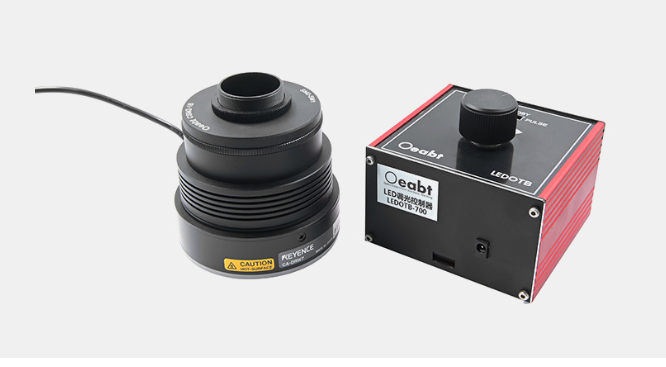

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；
ARLED转接件用于将带M3螺孔的LED环形灯安装到使用SM螺纹组件的光学组件，套件内的CSA2-0.5套筒为可拆卸部件使用，便于调整升降转接件的整体高度。
| 型号 | ARLED |
| 规格 | Ø64.0*50mm |
| 可安装 | 相对M3螺孔间距在35、40、54mm的环形光源 |
| 中心孔径 | SM1（1.035”-40）外螺纹、RMS（0.8 ”-36）内螺纹 |
| 螺孔类型 | M3*12处（沉头孔） |
| 重量 | 116.7g |
| 材质 | 7075铝合金 |
| 型号 | LED-RL-MAX |
| 规格 | Ø70*70.2mm |
| LED颜色 | 白光 |
| 针脚接口 | 3PIN2针 |
| 消耗功率 | 7.7W |
| 输入电压 | 12V DC |
| 螺孔类型 | SM1（1.035”-40）外螺纹 |
| 重量 | 175.6g |
| 材质 | 7075铝合金 |
| LED调光控制器 | |
| 外壳尺寸 | 76.0*74.0*47.0mm |
| 最大闪光频率 | 10kHz |
| 最小频闪脉冲宽度 | 50μs |
| 频闪开关时间 | ＜25μs |
| 工作温度 | 0-40° C |
| 储存温13度 | -40-70°℃ |
| 输入电压 | 12V 稳压直流 |
| 最大LED正向电压 | LEDOTB-700: 12V DC |
| LEDOTB-1000: 12V DC | |
| 最大输出电流 | LEDOTB-700: 700mA |
| LEDOTB-1000:1000mA | |
| 重量 | 175g |
示意图
通用参数
ARLED 环形光源转接件

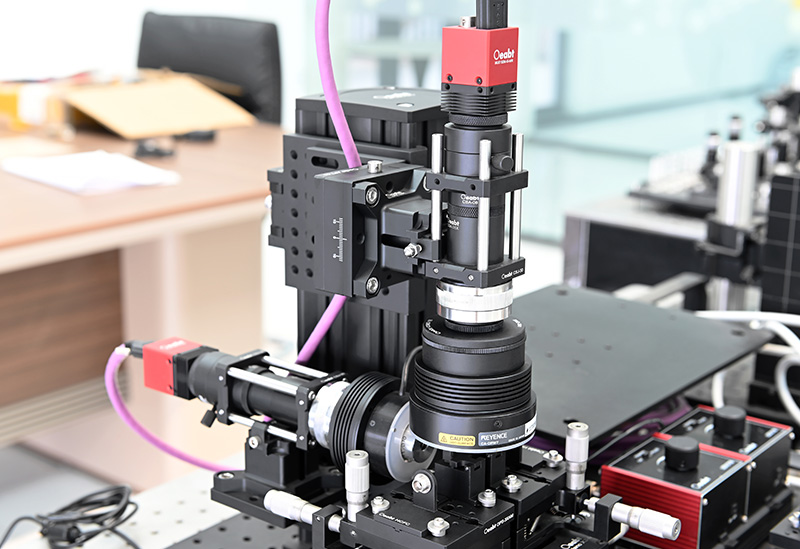

• 将LED环形灯扩展接合到Oeabt系列产品构造的显微镜系统中；
• 可将常规环形光源连接到落射照明模块，以兼容笼式系统或透镜套筒；
• SM1（1.035”-40）外螺纹；
• RMS（0.8 ”-36）内螺纹，兼容转接物镜；
• 兼容两个相对的螺孔间距在35mm、40mm、54mm的LED环形灯；
ARLED转接件用于将带M3螺孔的LED环形灯安装到使用SM螺纹组件的光学组件，套件内的CSA2-0.5套筒为可拆卸部件使用，便于调整升降转接件的整体高度。
