特性
- 由低热膨胀系数(CTE)的热处理不锈钢加工而成
- 预对准光纤准直器，带FC/PC接头(三个2.2 mm宽键插槽)，用于单模光纤跳线
- 准直器的对准波长可选532、633、780或850 nm
- 硬化不锈钢球与蓝宝石座的接触结构使其经久耐用，便于流畅地运动
- 匹配的驱动器/主体配对提供流畅的运动调节
- 测试确保经过16°温度循环后偏移小于≤2 μrad(详见测试数据标签)
- 钝化不锈钢表面，非常适合真空和大功率激光腔应用
- 定制安装座配置和对准波长可联系技术支持
Click to Enlarge

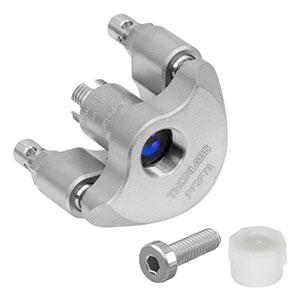

图1.1 Polaris®可调准直器有两种调节角度的方法：在调节器端部中使用5/64" (2.0 mm)六角扳手，或者通过调节器的Ø0.07英寸(Ø1.8 mm)侧孔使用相同或更小的扳手。
| Quick Links | |
|---|---|
| Kinematic Collimators | |
| Lock Nut | |
| Locking Collar & Spanner Wrench | |
| 5/64" Hex Key Adjusters | |
| Torque Wrenches |
视频1.2 这个视频教程演示了对准两个光纤准直器的方法，使一个准直器输出的准直光束能高效耦合到第二个准直器中。
视频1.3 请点击此处了解更多关于我们的光机械生产能力。
Polaris®可调、定焦准直器不仅具有我们定焦准直器的高质量光束输出，还具有Polaris®调整架优异的机械性能，因此可作为需要严格长期对准稳定性的光纤准直应用的终极解决方案。这些光纤准直器经过预对准，用于准直FC/PC光纤的输出光，并具有衍射极限性能。由于色差，非球面透镜的有效焦距(EFL)与波长有关。对准波长是理想光束发散的波长(更多信息请看曲线和计算标签)。
非球面透镜经过出厂对准，在与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜镀两面都镀有增透膜，最大限度地减少表面反射(请查看曲线标签)。对于某些应用，它们也能用于增透膜波长范围内的其它波长；请参考每种准直器的理论发散曲线确定是否适合您的应用。这些准直器的工作温度范围从-30 °C到200 °C。
这些光纤准直器最适合配合单模光纤跳线使用。为了提高使用性能，我们建议将准直器和我们镀增透膜的单模光纤跳线一起使用。这些光纤跳线一个端面镀有增透膜，能够提高透过率并改善自由空间与光纤界面的回波损耗。请注意，性能规格只有与单模光纤一起使用时才能保证。
设计
Polaris调整架由经过热处理的不锈钢制成，使用了精确匹配的调节器，带有球接触件与蓝宝石座，提供了流畅的运动调节。如上面的测试数据标签所示，这些安装座都经过了大量测试以确保高质量性能。Polaris调整架的设计解决了所有造成光束偏移的常见问题；请查阅设计特点标签获得更多详细信息。
接杆安装
在进行运动调节时，或者必须取下准直器将其安装到接杆上时，这些安装座上的可调元件能防止用户把手放到准直器前面。不同于我们Polaris安装座上的常用沉头孔，这种设计使用两个8-32 (M4 x 0.7)螺纹孔用于安装接杆；每个准直器包含一个8-32 (M4 x 0.7)带帽螺丝。它们在每个安装孔周围还有Ø2 mm定位销孔，在与带沉头孔的Ø1/2英寸或用于Poalris安装座的Ø1英寸接杆配合使用时能实现精确对准。它们也可以安装在螺纹孔接杆上，但如果不使用附带的带帽螺丝而是其它螺丝时需要小心操作，确保使用的螺丝不要接触准直器。
洁净室和真空兼容
本页出售的所有Polaris准直器都设计用于兼容洁净室和真空应用。详情请看设计特点标签。
替代选项
我们提供另一系列的FiberPort可调准直器，它们提供很宽波长范围的选项。FiberPort是可调、紧凑型光纤耦合器的理想方案。如需其它准直与耦合方案，请查看我们的准直器选择指南标签或联系.
| Item #a | PF2F53(/M) | PF2F63(/M) | PF2F78(/M) | PF2F85(/M) |
|---|---|---|---|---|
| Collimator Specifications | ||||
| Alignment Wavelengtha | 532 nm | 633 nm | 780 nm | 850 nm |
| Lens AR Coating | Ravg < 0.5%, 350 - 700 nm | Ravg < 0.5%b, 650 - 1050 nm | Ravg < 0.5%, 650 - 1050 nm | |
| Output Beam Diameterc | 2.1 mm | 2.41 mm | ||
| Full-Angle Beam Divergenced | 0.02° | 0.022° | 0.026° | 0.03° |
| Numerical Aperture | 0.25 | 0.26 | 0.25 | |
| Focal Length Calculated at Alignment Wavelength | 10.90 mm | 10.99 mm | 11.07 mm | 11.12 mm |
| Connector Type | FC/PC, Three 2.2 mm Wide Key Slots | |||
| Mount Specifications | ||||
| Adjuster Drive | 5/64" (2.0 mm) Hex, Ø0.07" (Ø1.8 mm) Side Adjustment Holes | |||
| Adjuster Pitch | 3/16"-130 Matched Actuator/Body Pairs | |||
| Measured Point-to-Point Mechanical Resolution per Adjuster | 5 µrad (Typical) 2 µrad (Achievable) | |||
| Resolutione | ~11 mrad/rev | |||
| Mechanical Angular Range (Nominal) | ±5° | |||
| Beam Deviationf After Thermal Cycling | < 2.0 μrad | |||
| Mounting | Two 8-32 (M4 x 0.7) Threaded Holes at 90° | |||
| Alignment Pin Holes | Two Ø2 mm Holes for DIN 7-m6 Ground Dowel Pin at Each Mounting Hole | |||
| Vacuum Compatibilityg | 10-9 Torr at 25 °C with Proper Bake Out; 10-5 Torr at 25 °C without Bake Out DuPont Krytox® LVP High-Vacuum Grease Vapor Pressure: 10-13 Torr at 20 °C ,10-5 Torr at 200 °C EPO-TEK® 353ND (353NDPK) Epoxy Meets Low Outgassing Standards NASA ASTM E595, Telcordia GR-1221 | |||
| Operating Temperature Range | -30 to 200 °C | |||
- 为了获得最佳准直效果，应在对准波长下使用这些准直器。对于某些应用，它们也可用于增透膜范围内的其它波长。
- 对于这种增透膜，在633 nm处的Ravg < 1.5%是典型值；详见曲线标签。
- 距离透镜一倍焦距处的1/e2直径理论值，使用460HP (PF2F53(/M))、SM600 (PF2F63(/M))或780HP (PF2F78(/M)和PF2F85(/M))光纤在对准波长处计算。
- 理论的1/e2直径光束全发散角，使用460HP (PF2F53(/M))、SM600 (PF2F63(/M))或780HP (PF2F78(/M)和PF2F85(/M))光纤在对准波长处计算。
- 当前板和背板平行时。
- 对于安装在Ø1英寸接杆上的Polaris可调准直器，经过16 °C温度循环后，光束相对原始位置偏移在2 μrad内。详情请看测试数据标签。
- 这些调整架都是真空兼容的，且在洁净环境下装配，使用Carpenter AAA钝化方法进行化学清洁以除去表面上的硫、铁以及污染物，最后经过双层真空包装。这些Polaris调制器附带的8-32和M4 x 0.7带帽螺丝不适合低于10-5 Torr的压强。每个准直器包含的CAPX1塑料盖不兼容真空应用。详细信息，请联系技术支持。
| Table 3.1 Coating Information | ||
|---|---|---|
| Coating Designation | A | B |
| Applicable Item #s | PF2F53(/M) | PF2F63(/M), PF2F78(/M), PF2F85(/M) |
| Coating Range | 350 - 700 nm | 650 - 1050 nm |
| Reflectance | Ravg < 0.5% within Coating Range | Ravg < 0.5% within Coating Range |
Click to Enlarge
Click Here for Raw Data
图3.3 蓝色阴影区域表示提供最佳性能的650 - 1050 nm波长范围。
Click to Enlarge
Click Here for Raw Data
图3.2 蓝色阴影区域表示提供最佳性能的350 - 700 nm波长范围。
