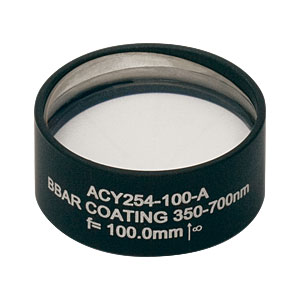

Thorlabs索雷博 ACY254-100-A 柱面消色差双胶合透镜
特性
- 在单一方向上聚焦光束并具有最小的色差
- 双胶合透镜预先安装在Ø1英寸的圆形套筒中，易于使用
- 产生线聚焦作用
- 设计波长：
- 486.1、587.6、656.3 nm对应可见光双胶合透镜
- 706.5、855.0、1015.0 nm对应近红外双胶合透镜
Thorlabs的柱面消色差双胶合透镜可将色差最小化，因而可用于聚焦单一方向的多色光束。与球面透镜产生点聚焦光斑不同，柱透镜可以产生一个线型的聚焦光斑。我们的柱面消色差双胶合透镜为了便于使用，预先安装在Ø1英寸外壳里。外壳刻有零件编号，增投膜范围，焦距，指示准直线光源时透镜应面向的方向的箭头和表明这个镜头有无限的共轭比的无穷大符号（比如，如果发散光源放在距离镜头平侧焦距处，曲面侧出来的光线是平行的）。
柱透镜在各种实验设备中具有重要应用，其中包括光束整形、激光投影和全息等。柱面双胶合透镜能够大幅度减小色差，并在使用单色光时能在一个方向上产生衍射受限的聚焦光斑。
Thorlabs提供的柱面消色差双胶合透镜镀有标准增透膜。其中，A膜设计用于350-700 nm的光波，B膜设计用于650-1050 nm的光波。这两种膜都镀在外表面上。
| General Specifications | |
|---|---|
| AR Coating Ranges | 350 - 700 nm (-A Coating) 650 - 1050 nm (-B Coating) |
| Coating Performance | Ravg< 0.5% |
| Damage Thresholdsa | -A Coating: 0.50 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.566 mm) -B Coating: 5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.155 mm) |
| Diameter | 1" |
| Diameter Tolerance | +0.00/-0.10 mm |
| Center Thickness Tolerance | ±0.10 mm |
| Focal Length Tolerance | ±1% |
| Surface Irregularity (Peak to Valley) | λ |
| Surface Quality | 40-20 (Scratch-Dig) |
| Centration | ≤5 arcmin |
| Clear Aperture | Ø21 mm |
| Power Tolerance | 3 Fringes |
| Operating Temperature | -40 to 85 °C |
- 受到增透膜限制。
以下显示的是 -A和-B增透膜的反射率和波长关系的理论图表。设计的-A和-B 增透膜的波长范围分别从350到700 nm，和从650到1050 nm。在这个范围内平均反射率小于0.5%。
