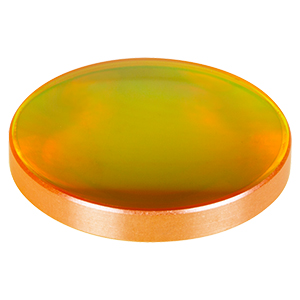

Thorlabs索雷博 LA7660-E4 平凸球透镜
特性
- 硒化锌基底
- 可选Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于2 - 13 μm波长范围
- 可选焦距15 mm到1000 mm
- 透射范围可用于红光对准激光器
Thorlabs的Ø1/2英寸和Ø1英寸硒化锌(ZnSe)平凸透镜可选宽带增透膜(AR)版本，增透膜沉积在两个表面上，具有2 µm到13 μm的光谱范围。此膜层很大程度降低了基底的高反射率，在整个增透波段内的平均透过率超过了92%。详情请查看曲线标签。
ZnSe透镜通常用于红外成像、生物医学和军事应用。下方的透镜还非常适用于高功率CO2激光器。此外，它们在可见光范围上提供足够透过率，使其可应用于红光对准光束。
用法
为了使球差最小化，光在透镜中传播时应被逐渐弯曲。因此，使用平凸透镜聚焦准直光源时，准直光应该从透镜的曲面入射。同样，当准直点光源时，发散光应该从透镜的平面入射。
此基底容易刮伤，操作时应小心。拿取光学元件时，请务必戴上手套。处理硒化锌材料时，尤其需要注意这一点，因为硒化锌是一种有害物质。为了您的安全，请遵循所有适当的防护措施。
| Specifications | |
|---|---|
| Substrate Material | Zinc Selenidea |
| AR Coating Range | 2.0 - 13.0 μm |
| Reflectanceb (Per Surface) | Ravg < 3.5% Rabs < 6% |
| Transmissionb | Tavg > 92% Tabs > 85% |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Surface Flatnessc (Plano Side) | λ/2 |
| Spherical Surface Powerc,d (Convex Side) | 3λ/2 |
| Surface Irregularityc (Peak to Valley) | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | Ø1/2" Lenses: >Ø10.2 mm Ø1" Lenses: >Ø20.3 mm |
| Design Wavelength | 10.6 μm |
- 点击查看基底的详细规格。
- AR膜范围内，0° AOI
- 633 nm处。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click for Raw Data
此图显示了垂直入射时，镀AR膜的硒化锌窗口片(型号WG71050-E4)的测量透射率。阴影区域表示在AR膜范围内的Tavg > 92%。指定范围外的性能无法保证，且会因产品批次而有所不同。
Click to Enlarge
Click for Raw Data
此曲线图给出镀E4 AR膜的硒化锌基底在8°入射角(AOI)下的测量反射率(每个面)。在2.0-13.0 µm的阴影波长范围内，每个面的平均反射率< 3.5％。
