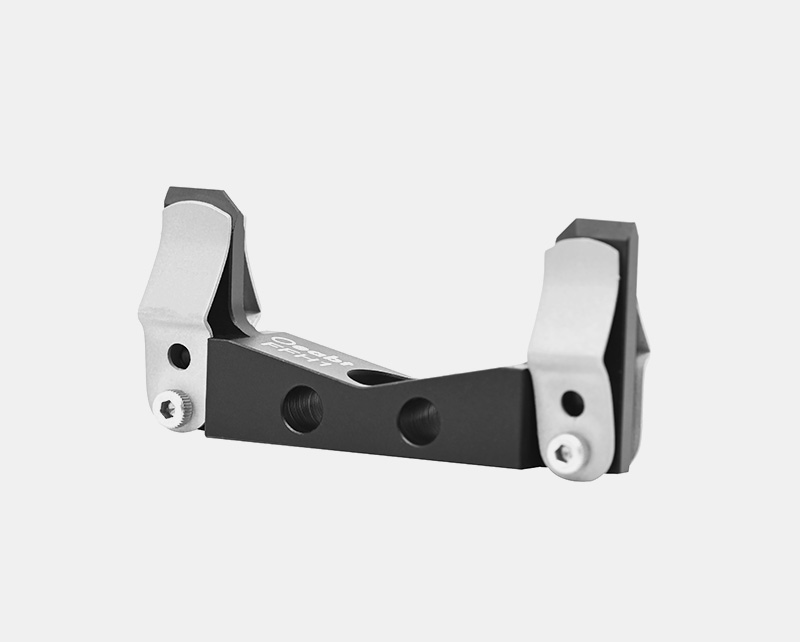

Oeabt 基座光学 FFH1 平板片夹具架
产品说明
• 可同时安装两块平板片、全息干板或测试靶；
• 最大夹持厚度1mm，夹持2块板时单块厚度0.5mm；
• 通过Ø4.8mm的沉头孔可直接安装到Ø12mm接杆上；
• 通过Ø4.5mm通孔叠装夹具架，以安装多个平板；

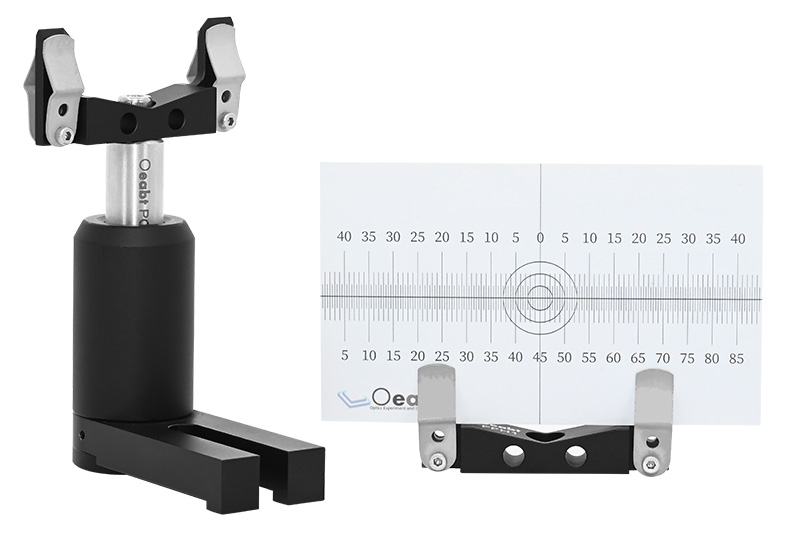

夹具架适合夹住1个或2个矩形平板，可以夹持宽度大于35 mm，且夹持1块最厚为1mm，或2块最厚0.5mm的矩形组件。
| 型号 | FFH1 |
| 规格 | 50.8*10.7*23.4mm |
| 夹持厚度 | 宽度大于35 mm，最厚1mm的矩形平板 |
| 螺纹类型 | 1处Ø4.8mm沉头孔，2处Ø4.5mm通孔 |
| 重量 | 12.4g |
| 材质 | 7075铝合金 |
示意图
通用参数
FFH1 平板片夹具架
• 可同时安装两块平板片、全息干板或测试靶；
• 最大夹持厚度1mm，夹持2块板时单块厚度0.5mm；
• 通过Ø4.8mm的沉头孔可直接安装到Ø12mm接杆上；
• 通过Ø4.5mm通孔叠装夹具架，以安装多个平板；
夹具架适合夹住1个或2个矩形平板，兼容多种全息干板和测试靶或矩形组件。
