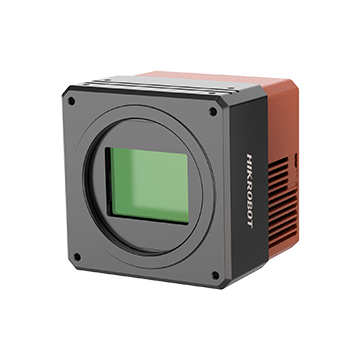

HIKROBOT 海康机器人 MV-CH1010-10CC-M72-TF 工业面阵相机
功能特性
支持自动或手动调节增益和曝光时间，支持手动调节LUT和Gamma校正
支持FFC矫正，消除像素点间的响应差异
可选TEC制冷，支持长到10s的曝光时间，保证长曝光下的图像质量
支持16-bit ADC输出，采样精度高，动态范围广
支持Base、Medium、Full、80-bit四种配置模式
兼容Camera Link V2.0协议及GenICam标准，可与第三方软件平台无缝连接
订货型号
MV-CH1010-10CC-M72-TF

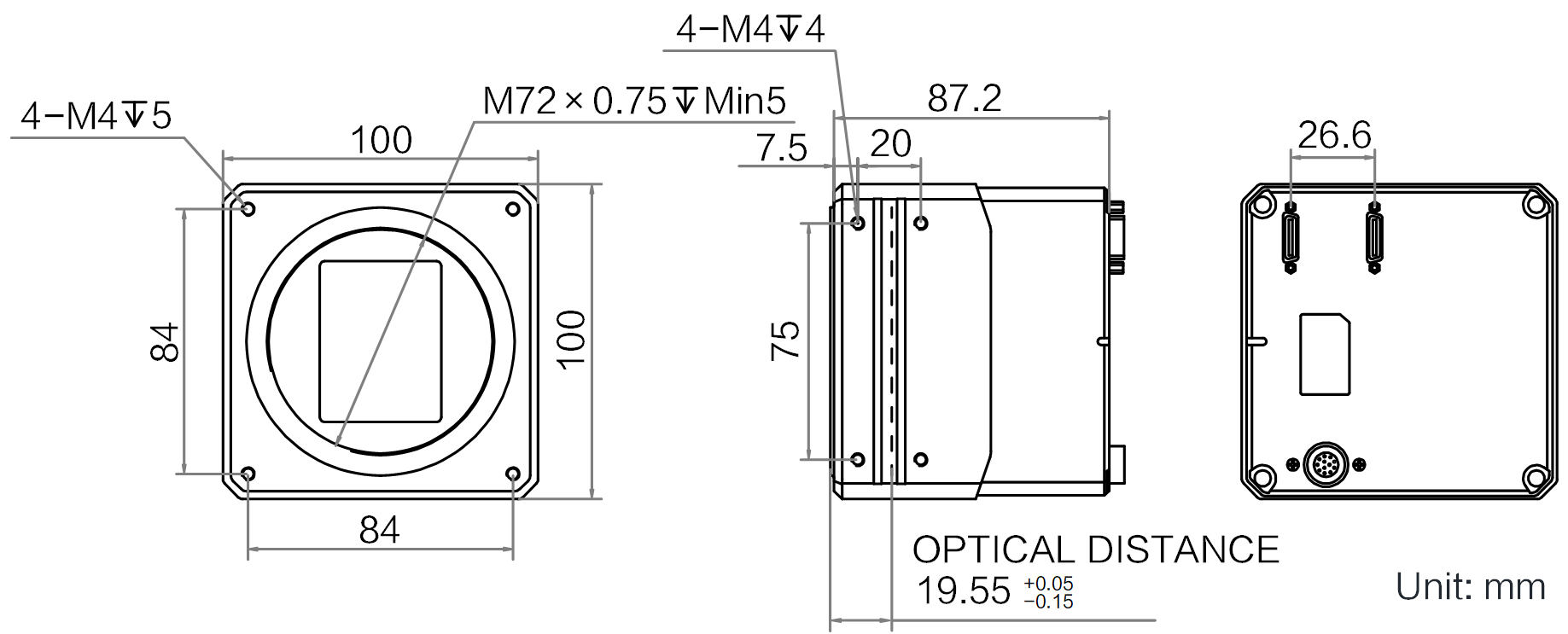

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
| 型号 | 型号 | MV-CH1010-10CC-M72-TF |
| 名称 | 1.01亿像素Camera Link面阵相机，IMX461，彩色，M72接口，TEC | |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | Sony IMX461 | |
| 像元尺寸 | 3.76 μm ×3.76 μm | |
| 靶面尺寸 | 55 mm | |
| 分辨率 | 11648 × 8740 | |
| 最大帧率 | 8.1 fps @11648 × 8740 Bayer RG 8 | |
| 配置模式 | Base,Medium,Full,80-bit | |
| 通道模式 | 2X_1Y,4X_1Y,8X_1Y,10X_1Y | |
| 通道数 | 2/4/8/10 Taps | |
| 像素时钟 | 85 MHz,70 MHz,60 MHz,40 MHz | |
| 动态范围 | 78 dB | |
| 信噪比 | 45 dB | |
| 增益 | 0 dB ~ 36 dB | |
| 曝光时间 | 14 μs ~ 10 sec | |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持Global Reset模式 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | ADC 12bit 模式:Bayer RG 8/10/12 ADC 16bit 模式:Bayer RG 8/10/12/16 | |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 | |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 | |
| 镜像 | 支持水平镜像 | |
| 电气特性 | 数据接口 | Camera Link(SDR口) |
| 数字I/O | 12-pin P10接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离IO(Line2),1路RS-232;Camera Link接口提供IO(CC1/CC2/CC3/CC4) | |
| 供电 | 24 VDC | |
| 典型功耗 | 非制冷模式:12.5 W@24 VDC 制冷模式:49.7 W@24 VDC | |
| 结构 | 镜头接口 | M72*0.75,法兰后焦19.55 mm |
| 外形尺寸 | 100 mm × 100 mm × 87.2 mm | |
| 重量 | 约1.7 kg | |
| IP防护等级 | IP40(正确安装线缆和镜头条件下) | |
| 温度 | 工作温度0~50°C,储藏温度-30~80°C | |
| 湿度 | 20%~95%RH无冷凝 | |
| 一般规范 | 软件 | MVS软件,符合GenlCam协议的采集卡控制软件 |
| 操作系统 | Windows 7/10/11(32/64bits) | |
| 协议/标准 | Camera Link V2.0,GenICam | |
| 认证 | CE,RoHS,KC |
