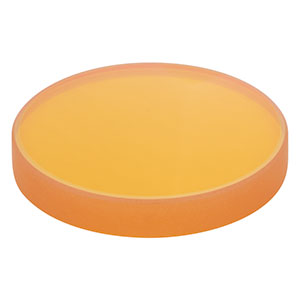

Thorlabs索雷博 LE7199-E3 正弯月透镜
特性
- 硒化锌基底
- 宽带增透膜范围：7 - 12 μm
- 焦距选项从15 mm到1000 mm
Thorlabs提供Ø1/2英寸和Ø1英寸硒化锌(ZnSe)正弯月透镜，其两个表面镀有适用于7 µm到12 μm光谱范围的宽带增透膜。增透膜大大减少了基底的高表面反射率，使整个增透膜范围内的平均透过率超过了97%。详细信息请查看曲线标签。硒化锌透镜非常适合高功率二氧化碳激光器使用。
拿取光学元件时，每个人都应该戴上手套。这一点尤其是当处理硒化锌材料时需要警惕，因为它是一种有害物质。为了您的安全，请遵循所有适当的防护措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
最佳外形设计
由于硒化锌材料的高折射率，硒化锌球面透镜的最佳外形设计应为正弯月形。因此，这些透镜的像差、光斑尺寸和波前误差比其他材料的最佳外形透镜小。不同透镜形状的像差比较可在曲线标签查看。
正弯月透镜(凸凹透镜)的中间厚度大于边缘厚度，可以对光线进行汇聚，被设计用来减少三级球差。当对准直光束进行汇聚时，透镜的凸面应该面对光源以减少球差。它们通过与其它透镜一起使用减少焦距，进而提高光学装配系统的数值孔径(NA)。由于正弯月型透镜凹面的曲率半径大于凸面的曲率半径，可成实像。
| Specifications | ||
|---|---|---|
| Substrate Material | Laser-Grade Zinc Selenidea | |
| AR Coating Range | 7 - 12 μm | |
| Reflectance over Coating Range (Avg.) | < 1.0% | |
| Damage Thresholdb | CW | 1000 W/cm (10.6 µm, Ø0.138 mm) |
| Pulsed | 5 J/cm2(10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) | |
| Diameter Tolerance | +0.0/-0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Spherical Surface Powerc | 3λ/2 | |
| Spherical Surface Irregularity (Peak to Valley) | λ/2 | |
| Centration | < 3 arcmin | |
| Clear Aperture | 80% of Diameter | |
| Design Wavelength | 10.6 μm | |
- 点击链接查看基底的详细信息。
- 由增透膜限制。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click for Raw Data
E3 AR膜与波长相关的反射率曲线。此增透膜在7 - 12 μm波长范围内可提供< 1%的平均和< 2%的绝对反射率，如图中蓝色阴影区域所示。请注意，超出指定区域的反射率为典型值，因批次不同而有所差异，尤其是在反射率波动或倾斜的带外区域。
Click to Enlarge
Click for Raw Data
厚为5 mm的镀E3膜硒化锌基底在0° AOI时的典型透过率。此透镜在7 - 12 μm波长范围内可提供>97%的平均和>92%的绝对透过率，如图中蓝色阴影区域所示。请注意，超出指定区域的透过率为典型值，因批次不同而有所差异，尤其是在透过率波动或倾斜的带外区域。
Click to Enlarge
Click for Raw Data
下方所有透镜均为E3 AR膜，上图用于比较厚为5 mm的未镀膜硒化锌基底的性能。透过率为垂直入射下所测。
