Thorlabs索雷博 WFA4111 机械转接件
特性
- 适合宽场成像的套筒透镜
- 真实成像透镜，用于形成矫正良好的无限远光学系统
- 复消色差矫正，在整个视场上实现衍射极限性能
- 与标准消色差透镜相比，具有更好的整体像差矫正功能
- 焦距有200 mm、180 mm、165 mm或100 mm可选
- 适合激光扫描和宽场成像的远心套筒透镜
- 无限远矫正设计
- 与SL50扫描透镜组合形成远心系统
- 焦距有600 mm、400 mm、300 mm或200 mm
- 增透膜在紫外、可见光和近红外波段都有高透过率
- 兼容Thorlabs、Nikon、Leica、Mitutoyo、Olympus和Zeiss显微镜
- 衍射极限光学性能
这些无限远矫正套筒透镜设计和各大物镜生产商的无限远矫正物镜一起使用，包括Thorlabs的干、油浸和生理学显微物镜。这些透镜设计用于高分辨成像、生物医学、机器视觉和激光扫描应用，可以用两个套筒透镜构成中继成像、可以和一个物镜在科研相机上形成不同的有效放大倍率、可以直接替换现有系统中的套筒透镜、可以集成在DIY Cerna®显微镜和其它自搭建的显微镜中生成高质量图像。
标准宽场套筒透镜
我们的宽场套筒透镜通过镀AR膜，可在紫外、可见光和近红外波段内提供衍射极限轴向消色差性能；性能数据请查看规格标签。它们的有效焦距匹配常用物镜的设计焦距(详情请看放大率&视场标签)。与ITL200套筒透镜相比，TTL200系列套筒透镜特别设计用于提供更宽的衍射极限轴向消色差范围。规格标签中可以查看所有透镜的规格和下载除ITL200之外所有透镜的Zemax暗箱文件。
远心套筒透镜，用于激光扫描和宽场成像
我们的激光扫描套筒透镜最适合激光扫描应用，比如共聚焦激光扫描、双光子显微镜和三光子显微镜。这些透镜可以和我们的SL50-CLS2、SL50-2P2和SL50-3P扫描透镜组成远心系统，通过振镜逐点扫描物平面。这些透镜也可在指定的波长范围内进行宽场成像。
我们的标准宽场套筒透镜与CLS-SL可见光扫描透镜等配合使用时也可用于激光扫描。不过，在扫描配置中使用标准套筒透镜将会限制无渐晕效果的视场尺寸，因为套筒透镜必须放在物镜的远心瞳距位置(比如，对于TTL200为250 mm)，而不是套筒透镜的本身的瞳距。
显微镜和物镜兼容性
显微镜制造商使用不同的标准套筒透镜焦距设计系统，包括200 mm(Thorlabs、Nikon、Leica和Mitutoyo显微镜)、180 mm(Olympus显微镜)以及165 mm(Zeiss显微镜)。显微物镜与正确标准焦距的套筒透镜一起使用时才能提供外壳上标注的放大率。我们提供的无限远矫正套筒透镜包含所有这些焦距，使得自搭建显微镜可以使用这些行业标准。
另外，设计焦距不同的物镜和套筒透镜可以组合，在相机上得到不同的放大率，且不牺牲轴向色差矫正能力。我们提供四种非标准焦距的套筒透镜，可以改变已有系统的放大倍率。如需计算使用不同套筒透镜物镜组合的系统放大率，请查看放大率&视场标签。
| ube Lens Options | ||
|---|---|---|
| Tube Lens Type | Effective Focal Length | Available Wavelength Ranges |
| Widefield | 200 mm | UV |
| Visible | ||
| Visible and NIR | ||
| NIR | ||
| 180 mm | Visible | |
| 165 mm | ||
| 100 mm | ||
| Laser Scanning and Widefield | 600 mm | Visible |
| 400 mm | ||
| 300 mm | ||
| 200 mm | Visible | |
| Visible and NIR | ||
| NIR | ||
机械转接件，用于套筒透镜
放大
Click to Enlarge
图G4.1 WFA4111可将M38 x 0.5外螺纹的套筒透镜集成到DIY Cerna显微镜上的自搭建落射照明模块中。
- 方便将套筒透镜和Thorlabs的构建系统集成
- 提供带D1N公燕尾的选项，用于在Cerna® DIY系统和显微镜中使用套筒透镜
- 提供兼容M38 x 0.5和SM2螺纹套筒透镜的选项
Click to Enlarge
图G4.2 使用WFA4111和SM2A59转接件，可将无限远矫正套筒透镜集成到Cerna显微镜和SM2螺纹组件中。
Thorlabs提供三种转接件，用于具有M38 x 0.5或SM2(2.035"-40)螺纹的套筒透镜，将其集成到Thorlabs的SM2透镜套管系统和Cerna DIY显微镜平台。

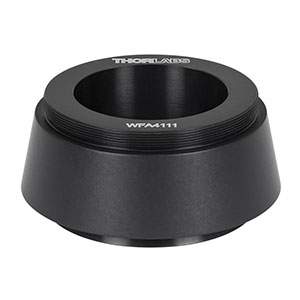

WFA4111燕尾转接件有M38 x 0.5内螺纹，用于TTL200和ITL200套筒透镜。另外，此转接件顶部有SM2外螺纹，可以通过SM2M05透镜套管连接SM2外螺纹透镜。顶部的SM2螺纹也可连接用户使用SM2螺纹透镜套管搭建的相机套管。SM2A59燕尾转接件有SM2(2.035"-40)内螺纹，可直接安装SM2螺纹的套筒透镜。SM2内螺纹可集成SM2透镜套管系统，用于构建自定义图像探测模块。WFA4111和SM2A59转接件都有D1N公燕尾，兼容我们的DIY Cerna系统。
SM2A20转接件也有M38 x 0.5内螺纹，可将TTL200和ITL200转变为SM2螺纹，从而使用Thorlabs标准SM2透镜套管组件和SM2螺纹GCM102(/M)二维振镜安装转接件搭建由扫描透镜和套管透镜组成的光学系统。我们也提供用于常见物镜螺纹的SM2螺纹转接件。
使用WFA4111或SM2A20转接件时，都可用SM38RR卡环固定套筒透镜。
