特性

• 增透膜中心波长：633、830、1064或1310/1550 nm
• 设计用于匹配GRIN透镜
• 8°或0°的面向角
• 通信应用的理想选择

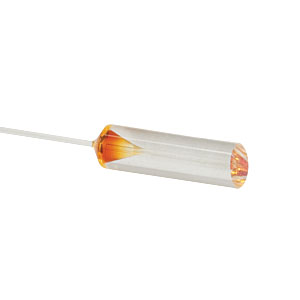

Thorlabs无接头的单模尾纤插芯设计用于匹配我们的GRIN透镜，简化光纤和自由空间光学系统之间可见光、近红外或红外光耦合。硼硅酸盐玻璃插芯带有Thorlabs单模(SM)尾纤。Thorlabs也提供带接头的SM尾纤插芯以及带接头的保偏(PM)尾纤插芯。

这些带尾纤的插芯与我们多种GRIN透镜配合准直输出光能够满足很多实验需求，包括将二极管激光耦合到光纤中、将激光聚焦到探测器中或者准直激光。带尾纤的插芯一般用在光隔离器、光开关和光环行器中。操作Ø1.8 mm插芯明显要比无接头的光纤末端简单很多。插芯中植入一根长1.5 m的单模光纤。光纤另一端没有接头。

这些插芯镀有增透膜，用于633、830、1064或1310/1550 nm。增透膜可以将特定波长范围内的反射率降低到0.25%以下，从而减小设计波长范围内的背向反射和插入损耗。此外，所有四种镀膜都可选8°或0°面向角。8°的版本以偏离法线的方向反射入射光，使回波损耗最大化，推荐用于制作准直器。而0°的版本则更好对准，但仅推荐用于一般的光纤对光纤耦合。我们的GRIN透镜产品线提供与带尾纤的插芯相匹配的8°或0°面向角。请在上面的准直器组装标签中查看与尾纤插芯兼容的所有GRIN透镜。

Thorlabs还提供各种匹配套管，以确末端纤芯的良好对准。如果需要预组装的GRIN透镜和光纤，请见我们的SM尾纤非球面透镜或SM、PM和MM带护套的GRIN准直器。如果您不能找到满足您应用要求的带尾纤的跳线请联系技术支持，我们将设计特殊跳线来满足您的需求。

Click to Enlarge图1.1 8°角GRIN23系列透镜和SMPF01系列
带尾纤的插芯通过51-2800-1800(下面
有售)匹配套管耦合在一起
Click to Enlarge图1.2 0°角GRIN29系列透镜和SMPF02系列
带尾纤的插芯通过51-2800-1800(下面
有售)匹配套管耦合在一起

Item #	Face Angle	AR Coating Rangea	Reflectance Over AR Coating Range	NA	Operating Wavelength	Cutoff Wavelength	Fiber Type	Reference Diagram
SMPF0106	8°	633 ± 15 nm	Ravg < 0.25%	0.12	600 - 800 nm	500 - 600 nm	SM600
SMPF0108		830 ± 15 nm	Ravg < 0.25%	0.12	800 - 1000 nm	660 - 800 nm	SM800-5.6-125
SMPF0110		1064 ± 15 nm	Ravg < 0.25%	0.14	980 - 1650 nm	920 ± 50 nm	HI1060
SMPF0115		1310/1550 ± 40 nm	Rmax < 0.25%	0.14	1260 - 1620 nm	< 1260 nm	SMF-28 Ultra
SMPF0206	0°	633 ± 15 nm	Ravg < 0.25%	0.12	600 - 800 nm	500 - 600 nm	SM600
SMPF0208		830 ± 15 nm	Ravg < 0.25%	0.12	800 - 1000 nm	660 - 800 nm	SM800-5.6-125
SMPF0210		1064 ± 15 nm	Ravg < 0.25%	0.14	980 - 1650 nm	920 ± 50 nm	HI1060
SMPF0215		1310/1550 ± 40 nm	Rmax < 0.25%	0.14	1260 - 1620 nm	< 1260 nm	SMF-28 Ultra
