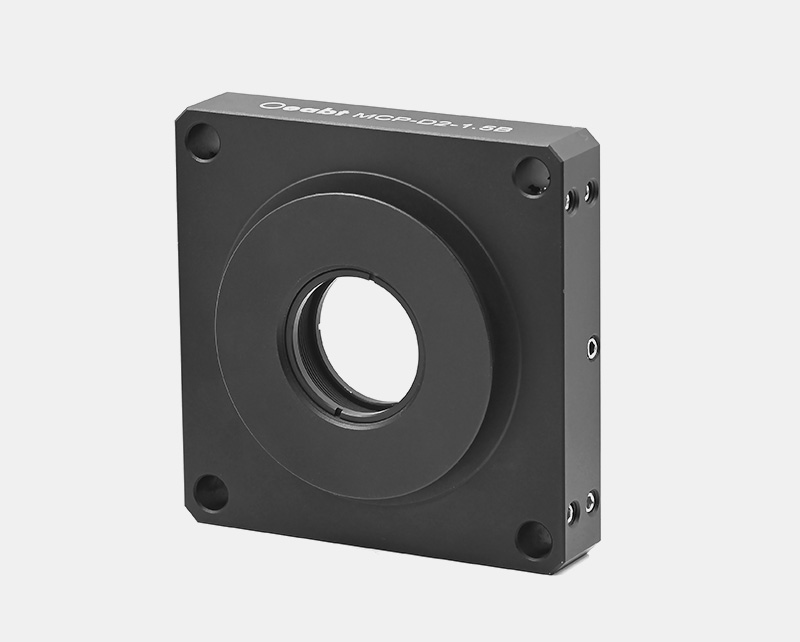

Oeabt 基座光学 MCP-D2-1.8B 显微燕尾转接板
产品说明
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 将自搭建的光学系统扩展接合部分他家制造商生产的显微镜目镜接口；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容SM1、SM2透镜套筒套管和30mm、60mm笼式系统；

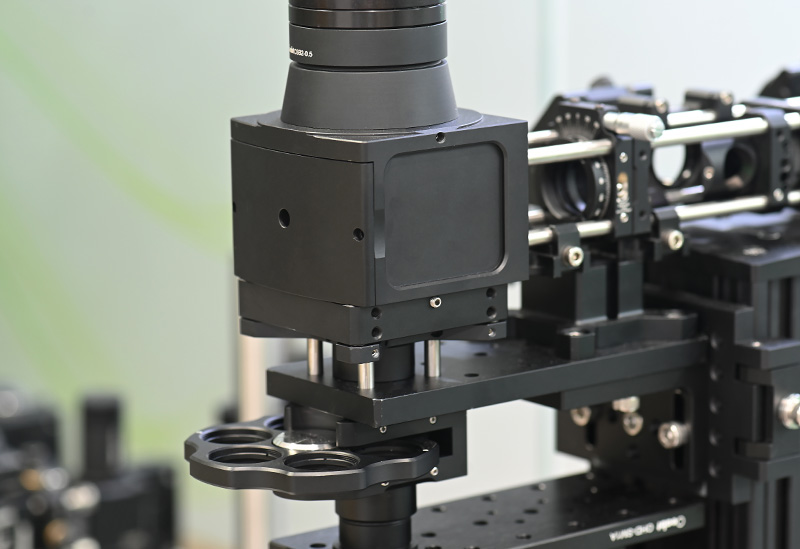

MCP系列转接板使得显微平台与SM1、SM2、30mm和60mm笼式系统集成，实现光学端口与螺纹端口的接合，非常适合自定义的显微成像搭建。诸如将自定义宽场观测、荧光立方、落射式/透射式照明等转接安装器件。兼容接合正置Nikon Eclipse、Thorlabs（使用MCP-D2、MCP-D2B）或部分Olympus（使MCP-D2-1.8B）显微镜上的三目镜端口。
| 规格 | 71.1*71.1*14.0mm |
| 燕尾角度 | 60° |
| 通孔间距 | Ø6.02mm，通孔间距60*60mm |
| 材质 | 7075铝合金 |

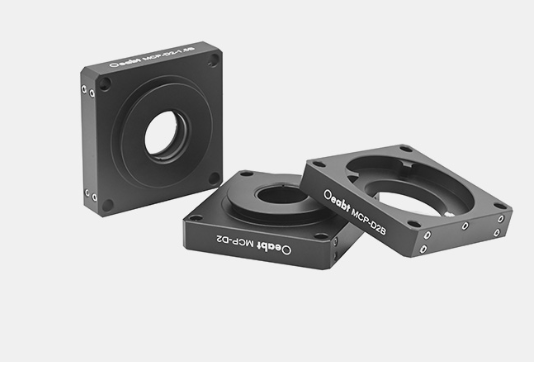

| 型号 | MCP-D2 | MCP-D2B | MCP-D2-1.8B |
| 燕尾类型 | 【公头】Ø51mm | 【母头】Ø53.2mm | 【公头】Ø51mm 【母头】Ø46.17mm |
| 孔径类型 | SM1（1.035”-40）内螺纹 | Ø38.1mm平滑孔 | SM1（1.035”-40）内螺纹 |
| 兼容笼式 | 30、60mm | 60mm | 60mm |
| 重量 | 185.6g | 110.1g | 151.0g |
示意图
通用参数

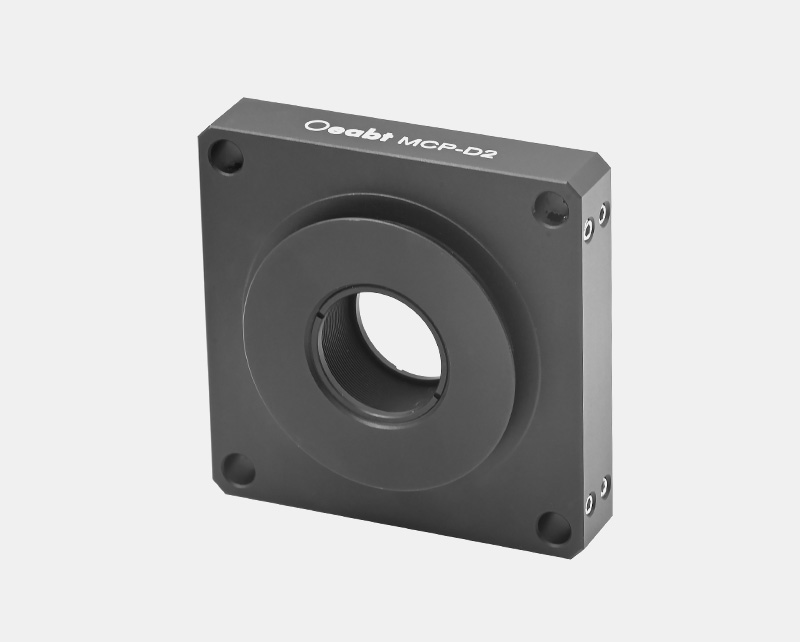

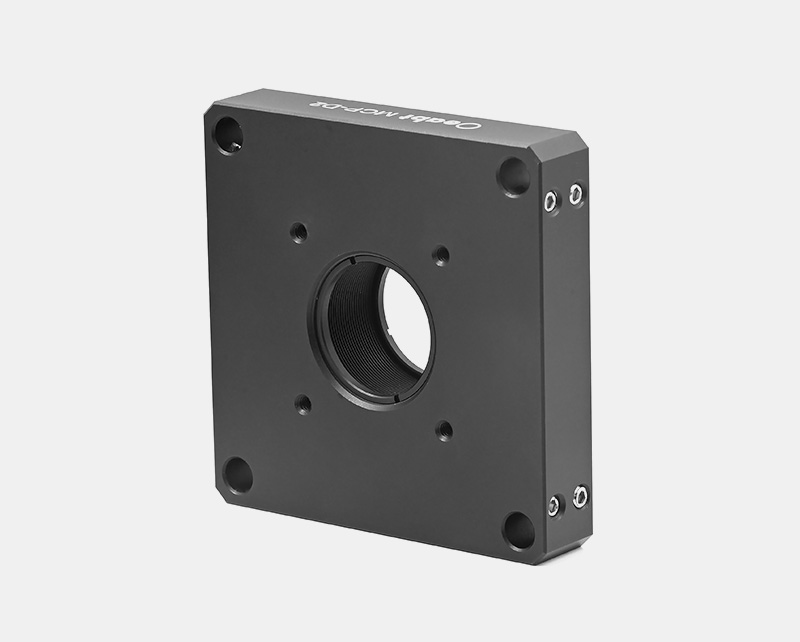

MCP-D2 显微燕尾转接板
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 将自搭建的光学系统扩展接合部分他家制造商生产的显微镜目镜接口；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容SM1、SM2透镜套筒套管和30mm、60mm笼式系统；
MCP-D2和MCP-D2B主要用于我们的宽场观测、荧光立方和落射式照明配件。与MCSM2-D2燕尾转接件和MDFM-C荧光立方体模块直接安装使用。同时兼容接合正置Nikon Eclipse、Thorlabs显微上的三目镜端口。
型号规格工程图对比单价发货日期购物车
MCP-D2【公头】Ø51mm点击下载￥235当天

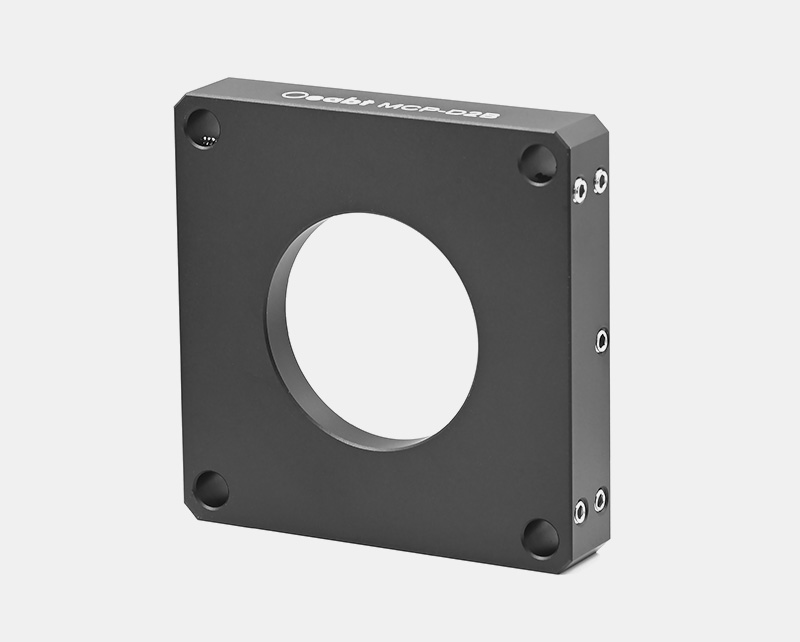

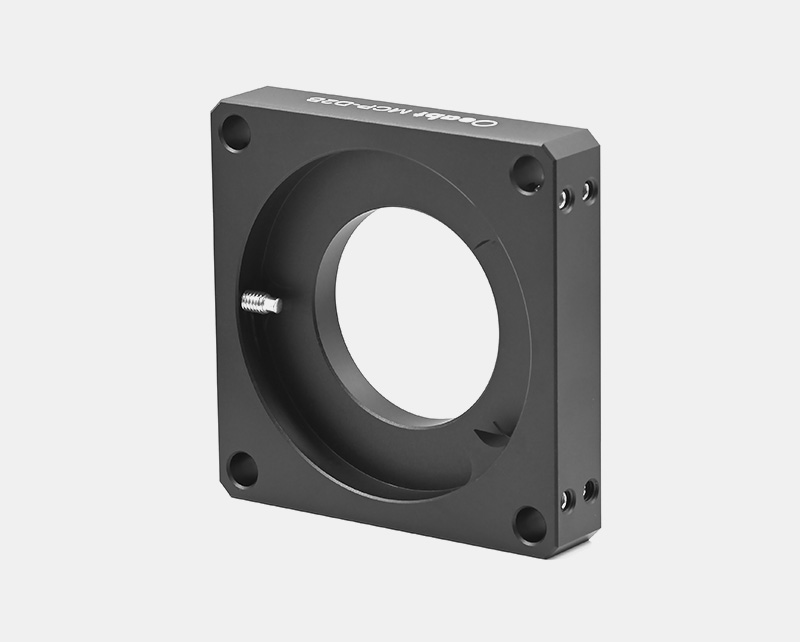

MCP-D2B 显微燕尾转接板
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 将自搭建的光学系统扩展接合部分他家制造商生产的显微镜目镜接口；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容60mm笼式系统；
MCP-D2和MCP-D2B主要用于我们的宽场观测、荧光立方和落射式照明配件。与MCSM2-D2燕尾转接件和MDFM-C荧光立方体模块直接安装使用。同时兼容接合正置Nikon Eclipse、Thorlabs显微上的三目镜端口。
型号规格工程图对比单价发货日期购物车
MCP-D2B【母头】Ø53.2mm点击下载￥235当天
MCP-D2-1.8B 显微燕尾转接板
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 将自搭建的光学系统扩展接合部分他家制造商生产的显微镜目镜接口；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容SM1、SM2透镜套筒套管和30mm、60mm笼式系统；
MCP-D2-1.8B除了有兼容MCP-D2B的公燕尾头外，还带有一个047.9mm的母头燕尾块，可兼容0lympus的宽场观测模块、三目镜中的对应的公燕尾头，配合使用。
