zolix卓立汉光 SK25(A)-65(xx) 手动直线滑台

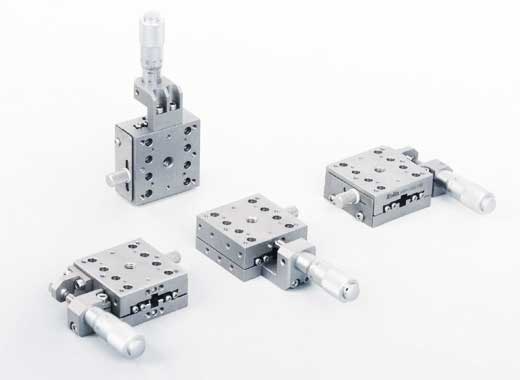

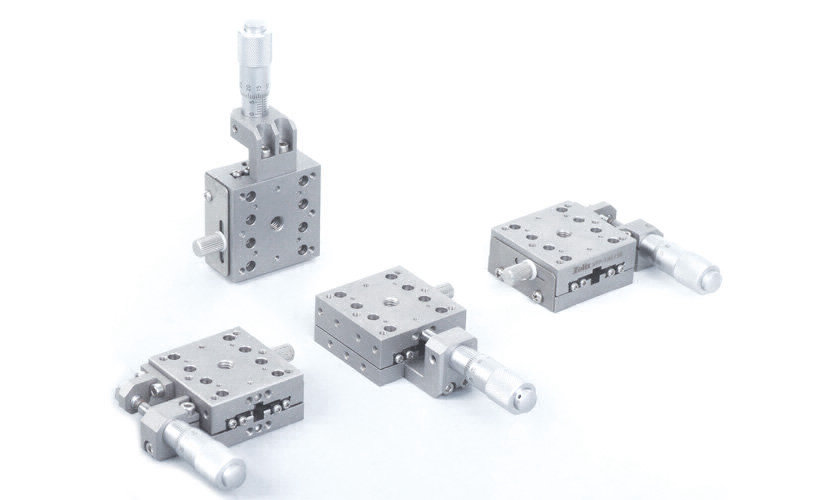

SK 系列产品是卓立汉光开发的高精密手动直线滑台。该系列产品主体材料采用304 不锈钢，采用超高精密交叉滚柱导轨导向，精密分厘卡（或微调螺纹副）驱动，配合卓立汉光的精密磨削技术，使该系列产品具有不大于2μm 的高灵敏度，并且运行平顺，无跳动现象。该系列产品具有很高的通用性，适合于高精度的手动调整领域，尤其适合对负载能力、运动精度有较高要求的场合，也可在真空中使用（需换装真空脂）。
特点：
• 灵敏度≤2μm
• 主体材料为304不锈钢，稳定性高、耐腐蚀性好，也适合在真空中使用
• 高精密交叉滚柱导轨，保证了产品的灵敏度、直线度等关键指标达到国内*先水平
• 具有分厘卡和微调螺纹副2种驱动方式，分为左侧、右侧、中间驱动，使用灵活方便，可选配差动分厘卡
• 负载能力较强，尺寸适中，适合绝大多数应用环境

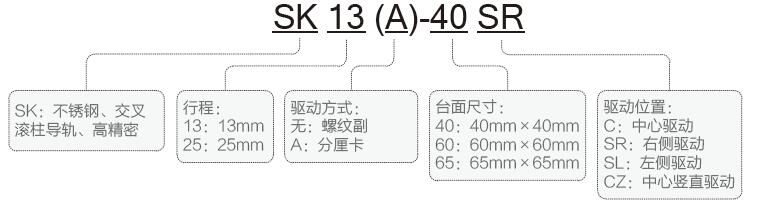

高精密手动直线滑台SK系列命名规则
选型表
| 型号 | SK13(A)-40(xx) | SK13(A)-60(xx) | SK25(A)-65(xx) |
| 行程(mm) | 13 | 13 | 25 |
| 台面尺寸(mm) | 40×40 | 60×60 | 65×65 |
| 厚度(mm) | 19.5 | 20 | 23 |
| 导轨 | 交叉滚柱导轨 | ||
| 驱动方式 | 螺纹副(带A为分厘卡) | ||
| 驱动位置 | C：中心驱动；SR：右侧驱动；SL：左侧驱动；CZ：中心竖直驱动 | ||
| 主体材料及表面处理 | 不锈钢，喷砂钝化 | ||
| 灵敏度(µm) | ≤2 | ||
| 分厘卡*小读数(mm) | 0.01 | ||
| 直线度(µm) | ≤3 | ||
| 水平负载(Kg) | 5 | 6 | 7 |
| 竖直负载(Kg) | 1.5 | 2 | 2.5 |
| 自重(Kg) | 0.28 | 0.5 | 0.86 |
