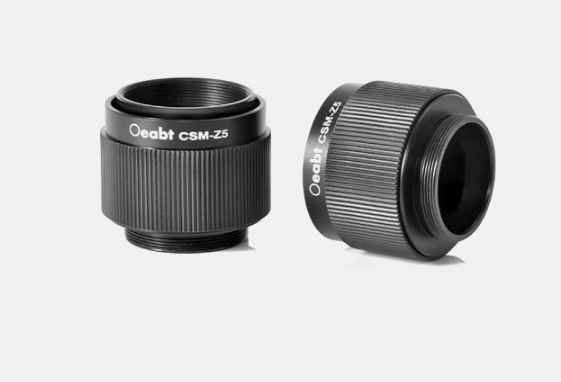

Oeabt 基座光学 CSM-Z5 Ø1英寸伸缩透镜套筒

Oeabt    基座光学     CSM-Z5    Ø1英寸伸缩透镜套筒

产品说明

• 标准的SM1透镜套筒可以旋入内部移动槽，构建一个望远镜透镜套筒组件；

• 非旋转式移动SM1透镜套筒，兼容SM1组件；

• 可安装最厚为0.42英寸(10.7mm)的Ø1英寸光学元件；

• 最大行程为0.16英寸(4.1mm)，每转0.5mm；

• 固定的SM1外螺纹和平移用的SM1安装内螺纹；

• 附带1个CSK3 标准卡环，用于固定光学元件；

非旋转式缩放套筒可以提供4.1mm的线性行程，且不会让安装在其中的光学元件在移动过程中发生旋转。精密的螺旋机制可以将前端镜筒前后移动，同时不会出现任何旋转运动，防止与之连接的透镜套筒或光学元件发生旋转。这种高精度(每转移动0.5 mm)伸缩套筒能够在系统中固定光学元件之前精准地控制其工作距离。

示意图

通用参数

CSM-Z5 伸缩透镜套筒

• 标准的SM1透镜套筒可以旋入内部移动槽，构建一个望远镜透镜套筒组件；

• 非旋转式移动SM1透镜套筒，兼容SM1组件；

• 可安装最厚为0.42英寸(10.7mm)的Ø1英寸光学元件；

• 最大行程为0.16英寸(4.1mm)，每转0.5mm；

• 固定的SM1外螺纹和平移用的SM1安装内螺纹；

• 附带1个CSK3 标准卡环，用于固定光学元件；

非旋转式缩放套筒可以提供4.1mm的线性行程，且不会让安装在其中的光学元件在移动过程中发生旋转。精密的螺旋机制可以将前端镜筒前后移动，同时不会出现任何旋转运动，防止与之连接的透镜套筒或光学元件发生旋转。
