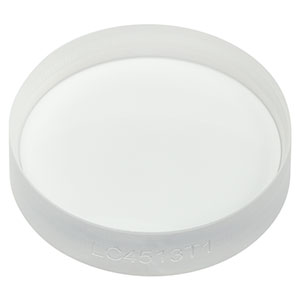

Thorlabs索雷博   LC4513T1     紫外熔融石英平凹球面透镜
特性
- 提供焦距为-75.0 mm的Ø1英寸版本
- 两面为T1增透纳米结构表面
- 增透表面设计用于400 - 1100 nm波长范围- 每个增透表面的平均反射率< 0.25%
- 透过率>98%
- 非常适合需要长期光束稳定性的可见光和近红外应用

- 高损伤阈值
Thorlabs的结构化增透(AR)透镜是一款高性能紫外熔融石英(UVFS)透镜,具有纳米结构表面,在可见光到近红外范围(400 - 1100 nm)内的透过率≥98%。与在基底表面沉积薄膜的增透膜层相比,这种纳米结构的透镜采用我们的专有工艺,从块体基底上去除材料制成,并经过优化生成亚波长结构。这种纳米结构的表面会形成一个有效的折射率层,可抑制宽波长范围内的反射光;图1.1显示了纳米结构表面的扫描电子显微镜(SEM)图像。
这些结构化透镜采用纳米结构表面,比薄膜涂层在更宽的波长和入射角范围上提供更低的反射率(每个表面< 0.25%)。此外,由于结构化表面是元件整体的一部分,它们的激光损伤阈值明显比宽带增透膜(BBAR)高(>30 J/cm2),因此在使用时不易受到激光诱导损伤,具有更加稳定的性能,适合要求长期光束稳定性的应用。T1纳米结构表面与宽带增透(BBAR)膜的详细比较,请看对比标签。如需讨论定制需求,请点击下方"Contact Me"按钮。
| Plano-Concave Lens Selection Guide |
|---|
| Unmounted N-BK7
 | | Uncoated | -B (650 - 1050 nm) |  | -A (350 - 700 nm) | -C (1050 - 1700 nm) |
 |
| Mounted N-BK7
 | | Uncoated | -B (650 - 1050 nm) |  | -A (350 - 700 nm) | -C (1050 - 1700 nm) |
 |
| N-SF11 | | Uncoated | -B (650 - 1050 nm) |  | -A (350 - 700 nm) | -C (1050 - 1700 nm) |
 |
| UV Fused Silica
 | | Uncoated | -B (650 - 1050 nm) |  | -UV (245 - 400 nm) | -C (1050 - 1700 nm) |  | -A (350 - 700 nm) | -532 V-Coating (532 nm) |  | -AB (400 - 1100 nm) | -YAG (532 / 1064 nm) |  | T1 Textured Surface | -1064 V-Coating (1064 nm) |  | (400 - 1100 nm) | -1550 V-Coating (1550 nm) |
 |
| CaF2 |  |
| ZnSe | | -E4 (2 - 13 µm) | -E3 (7 - 12 µm) |  | -E2 (4.5 - 7.5 µm) |
 |
 |
提供定制镀膜。
紫外熔融石英平凹透镜在深紫外波段具有高透过率,几乎不会产生激光诱导荧光(在193 nm下测量),因此非常适合紫外到近红外的应用。此外,与N-BK7相比,紫外熔融石英具有更好的均匀性和更低的热膨胀系数。
透镜选择
平凹透镜具有负焦距,应用广泛。它们常用来发散准直的入射光束;在这种情况下,准直光束应该入射在曲面上,以最大程度地减小球面像差。平凹透镜能成虚像,因此常用作伽利略扩束系统中的入射光学元件;这种透镜具有理想的发散性,然后使用胶合透镜重新准直光束。在光学系统中,研究人员会谨慎选择光学元件,使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
这些平凹透镜上的低反射纳米结构表面适用于多个光学元件的应用。由于未镀膜基底的每个表面有约4%的反射率,因此添加增透纳米结构表面可提高透过率,这在弱光领域应用中特别重要,可以防止与多次反射有关的不良影响(如重影)。
在决定使用平凹透镜还是双凹透镜来发散准直入射光时,如果绝对放大率小于0.2或者大于5,最好选用平凹透镜;如果介于这两个值之间,双凹透镜则更为合适。
安装
透镜两面的纳米结构可能因接触安装表面或卡环而出现负面影响,从而导致局部性能下降。为了尽量减少受影响的区域,我们建议将未安装透镜固定在SM1螺纹安装座中,如LMR1(/M)固定式透镜安装座,并使用SM1LTRR无应力卡环。
请注意,透镜上标有产品型号。无限远处的准直光应入射到透镜的凹面。
操作注意事项和清洁
Thorlabs的纳米结构表面容易因湿气、指纹、气溶胶或与任意粗糙材料的轻微接触而受到损伤。应佩戴乳胶手套或类似的防护手套,防止手指的油脂接触纳米结构表面。请仅在必要时拿取未安装的光学元件,并始终使用我们的TZ2或TZ3镊子从侧边夹取。
如果表面被污染,可以通过以下方式清洁:
- 用洁净的空气或氮气吹掉灰尘
- 用异丙醇等溶剂冲洗,然后用洁净的空气或氮气吹干
- 浸入碱性溶液(氢氧化铵和过氧化氢的混合液)和/或酸性溶液(氯化氢和过氧化氢的混合液),然后用洁净的空气或氮气吹干
常规清洁方法会导致进一步污染,应避免使用。化学清洁方法可能很危险,应使用恰当的设备和安全措施进行。
| Common Specifications |
|---|
| Available Diameter | 1" |
| Lens Shape | Plano-Concave |
| Substrate Material | UV-Grade Fused Silicaa |
| AR Wavelength Range | 400 - 1100 nm (T1 Textured Surface) |
| Reflectance over Wavelength Range (Avg.)b

 | < 0.25% Per Surface
 |
| Transmission Over Wavelength Rangeb
 | Tabs ≥ 98% |
| Design Wavelength | 587.6 nm |
| Index of Refraction | 1.458 @ 587.6 nm |
| Surface Flatness (Plano Side)
 | ≤λ/2 @ 633 nm |
| Spherical Surface Power (Concave Side)c
 | ≤3λ/2 @ 633 nm |
| Surface Irregularity (Peak to Valley)
 | ≤λ/4 @ 633 nm |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Surface Quality | 20-10 Scratch-Dig |
| Centration | < 3 arcmin
 |
| Damage Thresholdd | >30 J/cm2 at 532 nm, 10 ns, 10 Hz, Ø0.4 mm
 |
| Abbe Number | 67.82 |
| Clear Aperture | > Ø22.86 mm |
| Focal Length Tolerance | ±1% |
| Reflectance Data (Click for Graph)
 |  Raw Data
 |
- 点击链接查看基底的详细规格。
- 指定为400 - 1100 nm范围,且0°入射角。
- 类似于平面光学元件的表面平整度,球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 受增透膜限制;详情请查看损伤阈值标签。
下图是厚度5 mm的紫外熔融石英W41050T1平窗片的透过率曲线,其具有T1纳米结构表面。入射光垂直表面。请注意,此为测量的透过率,包括表面反射。蓝色阴影区域表示T1结构表面的400 - 1100 nm范围。
 Click to Enlarge
Click to Enlarge
Click Here for Raw Data
