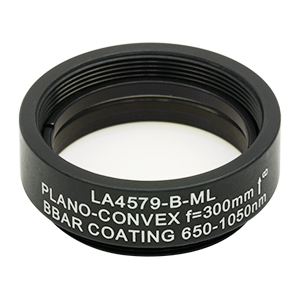

Thorlabs索雷博 LA4579-B-ML 紫外熔融石英平凸球透镜
特性
- Ø1/2英寸和Ø1英寸透镜，SM螺纹安装座
- 增透膜，波长范围：650 - 1050 nm
- 由紫外级熔融石英制造
- 可提供的焦距：20.0 - 500.0 mm
这些紫外级熔融石英平凸透镜可选择Ø1/2英寸和Ø1英寸的尺寸，安装在螺纹外壳内，透镜的两个表面镀650 - 1050 nm的紫外增透膜。紫外级熔融石英在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光(测量波长193 nm)，这使其特别适合应用于紫外到近红外波段。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
这些平凸透镜上附加的增透膜在有多个光学元件的应用中是尤其可取的。每个未镀膜的基底表面大约反射4%的入射光，增透膜提高了透过率，这在弱光应用中是尤为重要的，可以防止多重反射的不良影响(如重影)。
平凸透镜具有正焦距，是应用最广泛的透镜元件。它们一般用来对准直的入射光进行聚焦；在这种情况下，为了尽量减小球差，准直光束应从透镜的曲面入射。当成像质量不重要时，平凸透镜也可以作为消色差双胶合透镜的替代品。
虽然平凸透镜和双凸透镜都可以对准直光进行会聚，但在选择时，如果想要获得低于0.2或者大于5的绝对放大倍率，通常倾向于选取平凸透镜。当需要的放大率介于0.2和5之间时，使用双凸透镜比较适合。
Thorlabs也出售紫外熔融石英透镜套件。
| UVFS Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| -UV Coating (245 - 400 nm) | -UV Coating (245 - 400 nm) |
| -A Coating (350 - 700 nm) | -A Coating (350 - 700 nm) |
| -AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| T1 Textured Surface (400 - 1100 nm) | T1 Textured Surface (400 - 1100 nm) |
| -B Coating (650 - 1050 nm) | -B Coating (650 - 1050 nm) |
| -C Coating (1050 - 1700 nm) | -C Coating (1050 - 1700 nm) |
| -405 V-Coating (405 nm) | - |
| -532 V-Coating (532 nm) | - |
| -YAG V-Coating (532/1064 nm) | -YAG V-Coating (532/1064 nm) |
| -1064 V-Coating (1064 nm) | - |
| -1550 V-Coating (1550 nm) | - |
我们还提供定制镀膜。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Plano / Convex | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 650 - 1050 nm | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 0.5% | |

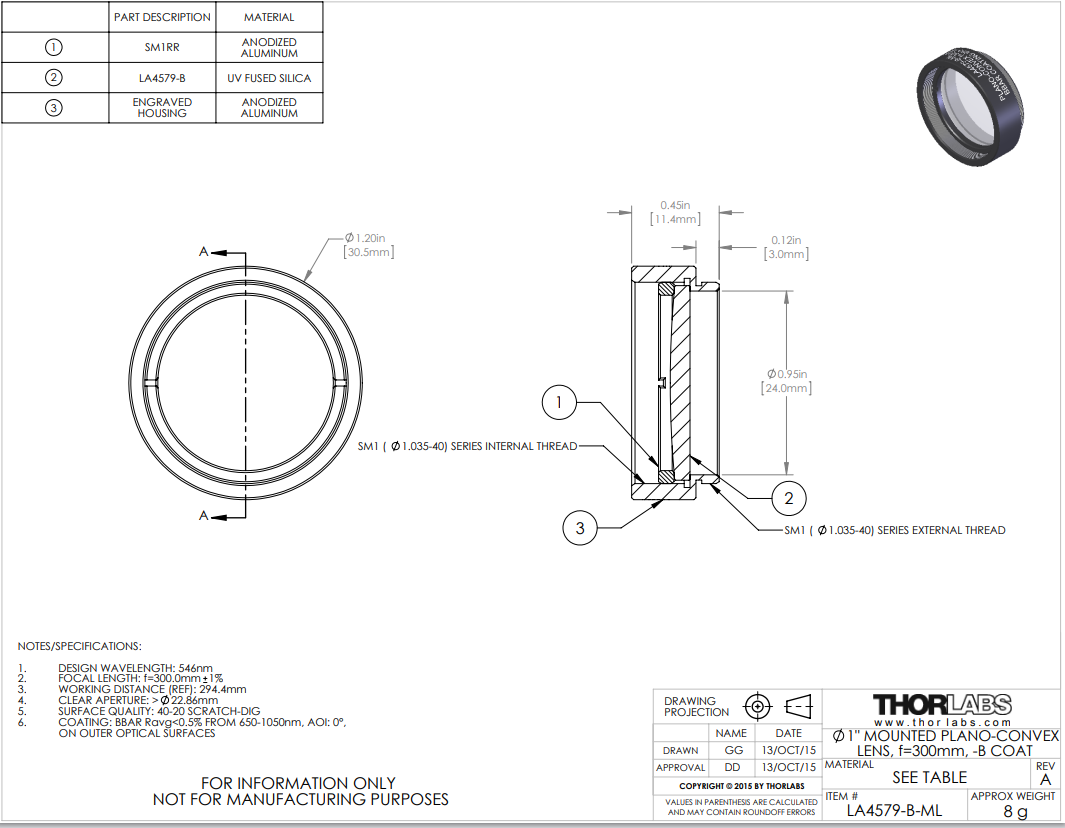

| Diameters Available | Ø1/2" in SM05-Threaded Mount (0.535"-40) Ø1" in SM1-Threaded Mount (1.035"-40) | |
| Diameter Tolerance | +0.00 mm / -0.10 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | Ø1/2" Lenses: >Ø11.05 mm Ø1" Lenses: >Ø22.86 mm | |
| Design Wavelength | 546 nm | |
| Index of Refraction (@ 546 nm) | 1.460 | |
| Surface Quality | 40-20 Scratch-Dig | |
| Surface Flatness (Plano Side) | λ/2b | |
| Spherical Surface Power (Concave Side)c | 3λ/2b | |
| Surface Irregularit (Peak to Valley) | λ/4b | |
| Centration | < 3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Threshold | Pulsed | 0.246 J/cm2 (800 nm, 99 fs, 1 kHz, Ø0.166 mm) 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.133 mm) |
| CWd | 20 kW/cm (1070 nm, Ø0.974 mm) | |
- 点击链接查看基底的详细
- λ = 633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 详情请参考损伤阈值标签。
这种高性能的多层增透膜在指定波长范围上平均反射率小于0.5%(每个表面)，且在0°到30°的入射角（AOI）时具有良好性能。图2.2给出了本页出售的透镜上-B膜的详细增透膜曲线。
对于需要以更大入射角使用的光学元件，您可以考虑订购针对45°入射角优化的定制镀膜；我们推荐将这种镀膜配合25° - 52°的入射角使用。
点击这里获取原始数据
图2.2：蓝色阴影区域表示可获得最佳性能的650 - 1050 nm指定波长范围。
点击这里获取原始数
图2.1：该透过率曲线为10 mm厚、未镀膜的紫外熔融石英样品在入射光法线入射时的透过率曲线。请注意，这是测量的透过率，包括表面反射。
| UVFS Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| -UV Coating (245 - 400 nm) | -UV Coating (245 - 400 nm) |
| -A Coating (350 - 700 nm) | -A Coating (350 - 700 nm) |
| -AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| T1 Textured Surface (400 - 1100 nm) | T1 Textured Surface (400 - 1100 nm) |
| -B Coating (650 - 1050 nm) | -B Coating (650 - 1050 nm) |
| -C Coating (1050 - 1700 nm) | -C Coating (1050 - 1700 nm) |
| -YAG V-Coating (532/1064 nm) | -YAG V-Coating (532/1064 nm) |
| -405 V-Coating (405 nm) | - |
| -532 V-Coating (532 nm) | - |
| -1064 V-Coating (1064 nm) | - |
| -1550 V-Coating (1550 nm) | - |
本页出售的透镜还可以选择镀宽带增透膜的版本，图2.3给出了它们的反射率曲线。
这些高性能的多层增透膜在指定波长范围上平均反射率小于0.5%（每个表面），并在0°到30°（0.5 NA）的入射角范围内提供良好性能。图2.3为系列产品标准镀膜的性能随波长变化的曲线。宽带镀膜的典型吸收率为0.25%，它在反射率曲线中没有给出。
图2.3：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
