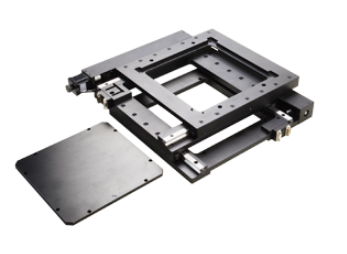

BOCIC北光世纪 MTMS101 二维电控平移台

型号

MTMS101

MTMS102

MTMS103

MTMS104

行程（mm）

X轴

30

50

100

150

Y轴

30

50

100

150

极限通光尺寸(mm)

70×70

60×60

138×138

163×163

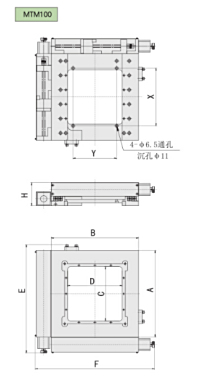

台面尺寸A×B（mm）

200×200

155×155

300×300

350×350

台面通光孔C×D（mm）

88×88

90×90

188×188

238×238

主体高度H（mm）

80

39

80

80

安装孔X×Y（mm）

100×50

125×50

200×150

250×200

外形尺寸E×F(mm)

275×310

283×283

375×410

435×465

螺杆导程(mm)

1

1

4

4

分辨率(mm)

0.000078

0.0032

0.00032

重复定位精度(mm)

＜0.003

＜0.005

步进电机（1.8°）

42步进电机

28步进电机

42步进电机

中心负载（kg）

10

5

20

20
