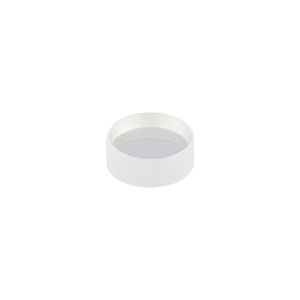

Thorlabs索雷博 LC1975-B 平凹透镜
特性
- 材质：N-BK7
- 宽带增透膜波长范围：650 - 1050 nm
- 6个可选尺寸：Ø6 mm，Ø9 mm，Ø1/2英寸 (Ø12.7 mm)，Ø25 mm，Ø1英寸 (Ø25.4 mm)和Ø2英寸(Ø50.8 mm)
- 可见和近红外波段优异的透过率
这些平凹透镜用符合RoHS标准的N-BK7玻璃制造，镀有650 - 1050 nm的宽带增透膜。使用未镀膜透镜时，每个表面会发生4%的损耗，该镀膜可大大降低这种光损耗（请参看曲线标签了解细节）。
N-BK7是用于制造高质量光学组件的一种最常见的光学玻璃。通常在不需要紫外熔融石英的额外优势（即，在紫外光波段出色透光以及更低的热膨胀系数）时选用N-BK7玻璃。但是，对于特别严酷的环境，如光学元件将会暴露在碱性和酸性物质中时，请考虑使用我们的N-SF11平凹透镜。由于N-SF11的阿贝数（25.76）低于N-BK7的阿贝数（64.17），由N-SF11制造的透镜会比N-BK7材料的透镜显示出更高的色散。
与所有平凹透镜相同，这种透镜具有负焦距，可以用来发散准直光束。这种情况下，透镜的曲面应该朝向光源，从而将球差最小化。此外，它们可以应用来抵消光学系统中其它透镜引起的球差的影响。
还提供N-BK7透镜套装。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
镀膜也可以定制。
| Common Specifications | |
|---|---|
| Lens Shape | Plano-Concave |
| Substrate Material | N-BK7 (Grade A)a |
| AR Coating Range | 650 - 1050 nm |
| AR Coating Reflectance | Ravg < 0.5% per Surface |
| Diameters Available | 6 mm, 9 mm, 1/2", 25 mm, 1", or 2" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Design Wavelength | 587.6 nm (Except Ø25 mm Lenses) 632.8 nm (Ø25 mm Lenses) |
| Index of Refraction @ 633 nm | 1.515 |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Power b (Concave Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Damage Thresholdc | 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.144 mm) |
| Abbe Number | vd = 64.17 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
- 点击链接查看关于基底的详细规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- 受到增透膜限制。
这些高性能的多层增透膜在指定波长范围内的平均反射率小于0.5％(每面)。在入射角(AOI)为0°至30°(0.5 NA)之间具有良好的性能。宽带膜具有典型的0.25％吸收，未显示在反射率曲线中。
点击放大
点击这里查看原始数据
符合RoHS标准的N-BK7的透过率曲线。显示的是10毫米厚，未镀膜样品的总透过率，包括表面反射
点击放大
点击这里查看原始数据
显示了此系列标准膜层性能与波长的函数关系。蓝色阴影区域表示可实现最佳性能的650 - 1050 nm指定波长范围。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
本页出售的透镜也可以提供未镀膜或镀其它宽带增透膜的版本，下图显示了它们的反射率。
这些高性能的多层增透膜在指定波长范围内的平均反射率小于0.5％（每面）。这些增透膜设计的入射角范围为0到30度（0.5 NA）。下图显示了这些标准镀膜的性能随波长的关系。宽带镀膜具有一个典型的0.25％的吸收，这在反射率曲线未显示出。
