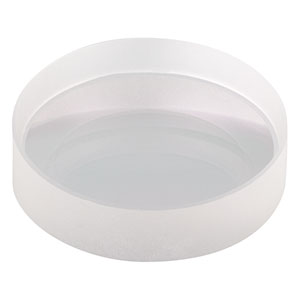

Thorlabs索雷博 LD5313-E1 双凹透镜，氟化钙
特性
- 真空级氟化钙基底
- 提供Ø1/2英寸和Ø1英寸的版本
- 未镀膜和镀宽带增透膜(用于2 - 5 μm)
- 焦距范围：-15.0至-50.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF2)双凹透镜在0.18 - 8.0 μm波长范围内都有很高的透过率，包含未镀膜或两面镀宽带增透膜(用于2 - 5 μm)的版本。这种膜显著减少了基底的表面反射，使整个增透膜范围内透过率高，吸收少。详情请见曲线图标签。
氟化钙常用于红外和紫外光谱范围都需要高透过率的应用。它的激光损伤阈值很高，特别适用于准分子激光器。而且，这种材料的折射率较低，在180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有良好的化学惰性，与类似的氟化钡、氟化镁、氟化锂相比，其硬度也很高。
双凹透镜具有负焦距，应用领域广泛。它们常用于增加汇聚光线的发散度。在光学系统里，研究者通常会仔细挑选光学元件，使正透镜和负透镜带来的像差能够大致抵消。还可以成对的使用这些透镜，增加汇聚透镜组的有效焦距。
判断是使用平凹透镜还是双凹透镜来发散入射光时，如果绝对共轭比(物距除以像距)接近1，通常会选择双凹透镜。当需要的绝对放大率小于0.2或者大于5时，我们更倾向于选择平凹透镜。
| Common Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| Substrate Wavelength Range | 0.18 - 8.0 μm |
| Diameters Available | 1/2" or 1" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2c |
| Spherical Surface Irregularity (Peak to Valley) | λ/2c |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
- 点击链接查看详细的基底规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- λ = 633 nm。
Click to Enlarge
Click Here for an Excel File with Plot Data
图2.1 上图为未镀膜5 mm厚氟化钙样品的测量透过率。
2 - 5 µm增透膜曲线图
Click to Enlarge
Click Here for an Excel File with Plot Data
图2.2 上图为E1膜氟化钙基底的测量反射率和波长之间的函数关系图。2-5 μm范围内的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证，会因批次不同而有差异。上面的excel文档提供了扩展波长范围上的镀膜曲线数据。
Click to Enlarge
Click Here for an Excel File with Plot Data
图2.3 上图为E1膜氟化钙基底的测量透过率和波长之间的函数关系图。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证，会因批次不同而有差异。上面的excel文档提供了扩展波长范围上的镀膜曲线数据。
