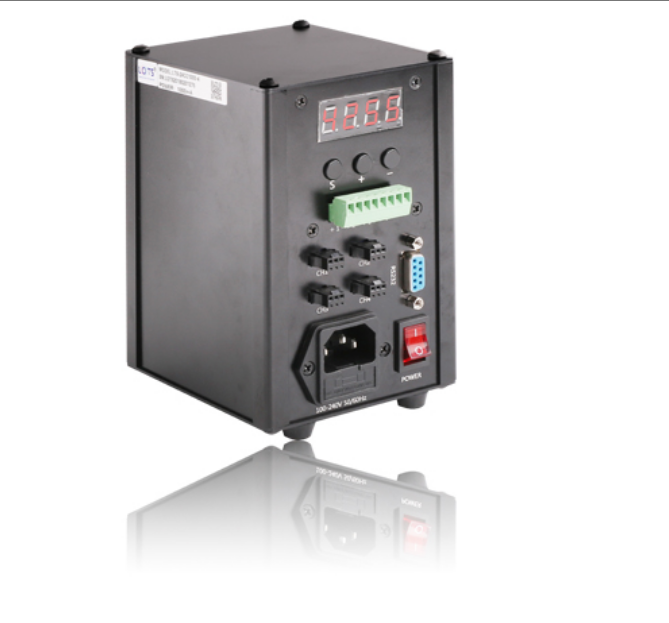

LOTS乐视 LTS-2ACC350/700/1000-4 恒流控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂
3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
6、配一组5V 500mA输出，可供其他设备使用
控制器参数
型号 | LTS-2ACC350/700/1000-4 | LTS-2ACC350/700/1500-2 | LTS-2ACC2500-2 | 备注 |
输出通道数 | 4路 | 2路 | 2路 | |
触发电压 | 高电平5-24V | 低电平0-1.5V | 低电平0-1.5V | |
电源输入电压 | AC 100-240V | |||
输入电压频率范围 | 50/60Hz | |||
亮度调节方法 | 手动按键调节、PC端远程调节 | |||
亮度调节方式 | 恒流型 | |||
亮度调节等级 | 256级 | |||
保存功能 | 断电自动保存设置的亮度参数 | |||
附加输出电压 | 5V | 此电压严禁反接 | ||
波特率 | 9600bps | |||
通讯方式 | RS232串口通讯 | |||

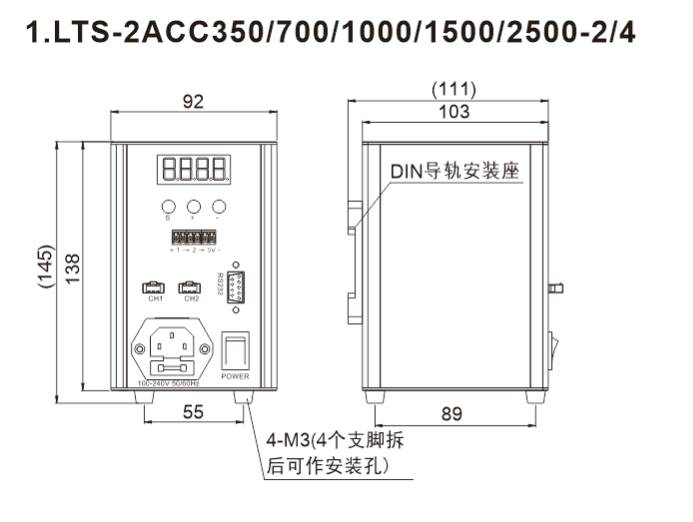

控制面板说明
连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示 灯亮，表示已上电。
步骤4:如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线 将PC和控制器接好，然后用我司提供的Demo程序或贵公司自已编写的程序进行控 制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设 置，即上位机和控制器都可对参数进行设置，而不需要进行模式转换。
模式设置
工作模式 | 控制方法 |
常亮发光模式 | 通过S按键调节，数码管**位显示1、2、3、4时，输出接口光源亮度可调节 |
H 1模式 | 通过S按键调节，数码管**位显示H，第三位显示1，输出接口打开 |
H 0模式 | 通过S按键调节，数码管**位显示H，第三位显示0，输出接口关闭 |
触发端口及设置
该系列控制器为高电平触发。触发端口共有4组，每组分别有+、-标识， 在+、-端口输入高电平可实现触发功能。
触发说明：输出初始状态打开模式，在触发端口输入5-24V后光源灭，输出初始状态关闭模式，在触发端口输入5-24V后光源亮。
常用外部触发信号接线方法
时序图
常亮模式(H 1模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源灭。
常灭模式(H 0模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源亮。
说明：T1为触发延时，T1≤80us，T3≤80us。
控制器型号
类型 | 型号 | 单路输出可调电流 | 总输出功率 | 单路输出*大功率 | 通道数 | 外部触发电压 | 备注 |
恒流控制器 | LTS-2ACC350-2 | 0-350mA | 2W | 1W | 2 | 0-1.5V | 具备通讯，亮度级别显示，外部触发功能 |
LTS-2ACC700-2 | 0-700mA | 4W | 2W | 2 | |||
LTS-2ACC350-4 | 0-350mA | 4W | 1W | 4 | 5-24V | ||
LTS-2ACC700-4 | 0-700mA | 8W | 2W | 4 | |||
LTS-2ACC1000-4 | 0-1000mA | 12W | 3W | 4 | |||
LTS-2ACC1500-2 | 0-1500mA | 10W | 5W | 2 | 0-1.5V | ||
LTS-2ACC2500-2 | 0-2500mA | 16W | 8W | 2 | 0-1.5V |
