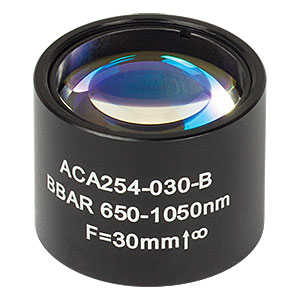

Thorlabs索雷博 ACA254-030-B 近红外空气间隔消色差双合透镜

ACA254-030-B - 空气间隔消色差双合透镜，f=30 mm，增透膜：650-1050 nm

详情

特性

与单透镜相比，空气间隔设计提供更好的消色差性能
通光孔径Ø20 mm
1英寸外径，用于安装在Ø1英寸透镜套管中
增透膜适用于650 - 1050 nm

Thorlabs的空气间隔消色差双合透镜提供优质的球差和色差校正性能。空气间隔双合透镜比双胶合透镜多两个自由度，这是因为空气间隔双合透镜内部的两个曲面不必是相同的曲率。这种可变特性使其性能在有些情况下超过了双胶合透镜的性能。如需了解详情，请看透镜比较标签。空气间隔设计对激光损伤具有很高的耐抗性，因为这种透镜在制造过程中未使用任何粘合剂。它们在650 - 1050 nm的波长范围内具有出色的性能。

这种双合透镜预安装在铝质套筒中，透镜和套筒之间的公差很小，从而最大程度地降低透镜的离心程度。每个安装座上刻有产品型号、增透膜波长、焦距和准直点光源时光的传播方向。安装座的外径为1英寸，可以安装到Ø1英寸透镜套筒中(如图1.2所示)。

注意：我们不建议自行拆开这些透镜，这样有可能会影响其性能。

Air-Spaced Doublets Selection Guide
UV (245 - 400 nm)
Visible (350 - 700 nm)
NIR (650 - 1050 nm)
D (1.65 - 3 µm)
E (3 - 5 µm)
Laser-Line (532 & 1064 nm)

Specifications
Coating Range	650 - 1050 nm
Design Wavelengths	706.5, 855, 1015 nm
Surface Quality	20-10 Scratch-Dig (to Prevent Scattering from High Power Sources)
Clear Aperture	Ø20 mm
Irregularity per Surface	< λ/4 at 633 nm
Focal Length Tolerance	±1% at 855 nm
Reflectance	R_avg < 0.5% (650-1050 nm)
Housing	Ø1" 6061-T6 Aluminum Barrel

Air-Spaced Doublet in a Lens Tube Click to Enlarge图1.1 空气间隔消色差双合透镜的横截面

Air-Spaced Doublet in a Lens Tube 点击放大
图1.2 空气间隔消色差双合透镜通过两个SM1RR卡环安装在SM1L30C开槽透镜套筒中

击表2.1中的链接会弹出曲线图，包含焦距相同的空气间隔消色差双合透镜与双胶合消色差透镜之间的理论性能比较。对比的参数包括透射波前误差和光斑半径。下方每个曲线图的原始数据可以点击这里下载。

650 - 1050 nm透镜

Table 2.1 Specifications
Cemented Item #^a	Air-Spaced Item #^a	Wavefront Error Plots	Spot Diameter Plots
AC254-030-B	ACA254-030-B
AC254-050-B	ACA254-050-B
AC254-060-B	ACA254-060-B
AC254-075-B	ACA254-075-B
AC254-100-B	ACA254-100-B
AC254-150-B	ACA254-150-B
AC254-200-B	ACA254-200-B
