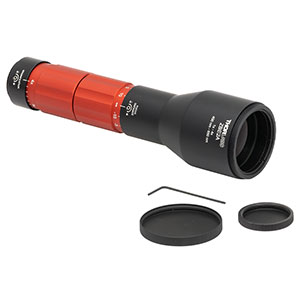

Thorlabs索雷博 ZBE2A 变焦扩束器
| Item # Prefix | ZBE1 | ZBE2 | ZBE3 | ZBE4 |
|---|---|---|---|---|
| Expansion | 0.5X - 2.5X | 1X - 4X | 2X - 8X | 4X - 16X |
| Max Input Beam Diametera | 10.9 mm @ 0.5X 8.0 mm @ 2.5X | 10.9 mm @ 1X 8.8 mm @ 4X | 6.0 mm @ 2X 4.4 mm @ 8X | 6.0 mm @ 4X 2.7 mm @ 16X |
| Diffraction-Limited Input Beam Diametera,b | 10.0 mm @ 0.5X 7.0 mm @ 2.5X | 10.0 mm @ 1X 7.5 mm @ 4X | 5.5 mm @ 2X 3.4 mm @ 8X | 5.5 mm @ 4X 2.5 mm @ 16X |
| Closest Focusing Distance | ±0.7 m | ±2 m | ±2 m | ±7 m |
| Pointing Stabilityc | < 1 mrad | |||
| Input Thread | Internal: SM05 (0.535"-40) External: SM1 (1.035"-40) | |||
| Output Thread | External SM1 (1.035"-40) | External M43 x 0.5d | External SM2 (2.035"-40) | |
| Surface Quality | 20-10 Scratch-Dig | |||
| Housing Dimensions | ||||
| Input Housing Diameter | 30.5 mm (1.20")e | |||
| Output Housing Diameter | 30.5 mm (1.20")e | 45.0 mm (1.77") | 55.9 mm (2.20")f | |
| Housing Length | 119.9 mm (4.72") | 170.8 mm (6.72") | 303.2 mm (11.94") | |
| Mounting Optionsg | SM1RC(/M), SM1TC, CP36, SM2A21 | SM1RC(/M), SM1TC, CP36, SM2A21, SM2A30 | SM2RC(/M), SM2TC, LCP36, SM2A21 | |
- 对于准直光束。
- 633 nm时，输出峰谷波前误差(WFE)小于λ/4时的最大输入光束直径。
- 准直输入光束在变焦过程中的指向稳定性，此光束与变焦扩束器的光轴对齐。
- SM2A30螺纹转接件可用于将这些扩束器集成到我们的SM2螺纹透镜套筒和60 mm笼式系统。
- 此值与我们的SM1螺纹透镜套筒直径相同。推荐安装选项请见下文。
- 此值与我们的SM2螺纹透镜套筒直径相同。推荐安装选项请见下文。
- 此行的安装选项在下方有详细描述。使用我们的螺纹转接件可将扩束器与各种螺纹组件集成。
| AR Coating Specifications | |||
|---|---|---|---|
| Item # Suffix | A | B | C |
| AR Coating Type | Broadband Antireflection | ||
| AR Coating Range | 400 - 650 nm | 650 - 1050 nm | 1050 - 1650 nm |
| Max Reflectancea | < 0.5% | ||
| Typical Transmissionb | >93% @ 405 nm >94% @ 543 nm >93% @ 633 nm | >93% @ 780 nm >92% @ 850 nm >94% @ 980 nm | >93% @ 1064 nm >93% @ 1310 nm >93% @ 1550 nm |
| Damage Thresholdc | Pulsed: 0.5 J/cm² (532 nm, 10 ns Pulse, 10 Hz, Ø0.566 mm) CWd: 600 W/cm (532 nm, Ø0.020 mm) | Pulsed: 5.0 J/cm² (810 nm, 10 ns Pulse, 10 Hz, Ø0.155 mm) CWd: 9000 W/cm (1064 nm, Ø0.025 mm) | 5.0 J/cm² (1542 nm, 10 ns Pulse, 10 Hz, Ø0.181 mm) CWd: 350 W/cm (1550 nm, Ø0.194 mm) |
- 每个表面。
- 对于整个系统。
- 这是增透膜的损伤阈值，其限制了扩束器可接受的最大功率。请注意，如果使用这些型号来减小光束尺寸，输出孔径处的功率不得超过此损坏阈值。由于透镜的胶合表面存在吸收，增透膜范围内较短波长(~< 500 nm)下的损伤阈值可能更低。
- 光束的功率密度应该以W/cm为单位计算。对于为何线性功率密度是长脉冲和CW源的最佳量度，请查看损伤阈值标签中“连续波和长脉冲激光”部分。
