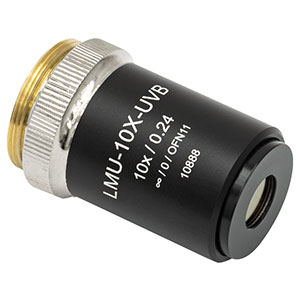

Thorlabs索雷博 LMU-10X-UVB MicroSpot®紫外聚焦物镜

 放大

Click to EnlargeClick Here for Raw Data
图G3.1：带UVB或NUV AR膜的MicroSpot窄带物镜的轴向焦移。

• 增透膜，用于240 - 360 nm或325 - 500 nm
• 放大倍率3X、10X或15X
• 衍射极限性能，用于光束直径≤通光孔径的70%
• 数值孔径从0.08至0.31
• RMS(0.800"-36)外螺纹，深3.8 mm

这些物镜具有3X、10X或15X的放大倍率。由于它的单色光学设计，应在增透膜波长范围内使用窄带激光器实现最佳光学性能。光束直径≤每个物镜通光孔径的70%时，可以实现衍射极限性能。我们还在下方提供这些物镜镀窄带膜的版本。

RMS(0.800"-36)外螺纹使得物镜可通过HCS013 RMS安装座安装到我们的光纤耦合系统或任一挠性位移台。另外，这些物镜通过SM1A3转接件也可以轻松安装到笼式系统、透镜套筒或其他兼容SM1的光机械件中。物镜盒(OC2RMS盒盖和OC22盒身)和铝盖(RMSCP1)可以单独购买。

Table G3.2  Specifications
Item #	AR Coating Range	Ma	WD	EFL	PFL	NA	EPb	Spot Sizec	OFN	Typical Transmission	Max Reflectance per Surfaced	Pulsed Damage Threshold	Design Tube Lens Focal Lengthe
LMU-3X-UVB	240 - 360 nm	3X	50.1 mm	60.4 mm	76.3 mm	0.08	9.9 mm	4 µm	15	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)	200 mm
LMU-3X-NUV	325 - 500 nm	3X	50.7 mm	61.0 mm	76.9 mm	0.08	9.9 mm	6 µm	17	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)
LMU-10X-UVB	240 - 360 nm	10X	15.0 mm	20.5 mm	47.2 mm	0.24	9.9 mm	2 µm	11	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)
LMU-10X-NUV	325 - 500 nm	10X	15.6 mm	21.2 mm	47.7 mm	0.23	9.9 mm	1 µm	13	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)
LMU-15X-UVB	240 - 360 nm	15X	8.3 mm	13.6 mm	44.7 mm	0.31	8.5 mm	1 µm	12	Raw Data	< 1.5% (240 - 360 nm)	5.0 J/cm2 (355 nm, 10 ns, 20 Hz, Ø0.342 mm)
LMU-15X-NUV	325 - 500 nm	15X	8.6 mm	14.1 mm	45.1 mm	0.30	8.5 mm	2 µm	13	Raw Data	< 1.0% (325 - 500 nm)	3.0 J/cm2 (355 nm, 6.6 ns, 20 Hz, Ø0.206 mm)

• 与焦距为200 mm的套筒透镜一起使用时
• 入瞳直径(EP)在物镜后孔径处定义。
• 理论光斑尺寸由(1.83*λ)/(2*NA)确定，对于UVB和NUV分别为λ = 360 nm和λ = 500 nm处。假设高斯输入光束(其轮廓在1/e²直径处截断)充满EP。
• 不建议在增透膜范围之外使用这些物镜，因为表面反射可能会造成重影，并且会明显降低光学元件的总透射率。
• 有关套筒透镜和物镜的兼容性信息，请看放大率&视场标签。

M = 放大倍率
WD = 工作距离
EFL = 有效焦距

PFL = 齐焦长度
NA = 数值孔径
EP = 入射孔径

OFN = 光场数
