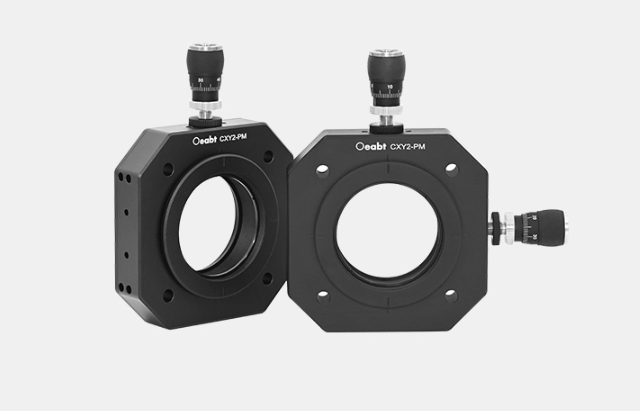

Oeabt 基座光学 CXY2-PM 笼式XY平移调整架
产品说明
• 可安装最厚为16.0mm的Ø2英寸(50.8 mm)光学元件；
• 在X和Y方向行程为±2mm；
• 兼容60mm笼式系统；
• SM2(1.035"-40)螺纹，前后面板均可兼容SM2系列产品；
平移调整架能够在60mm笼式系统的光轴方向上提供±2mm的XY调节行程。这种平移调节通过PSM8差分调节器驱动，每转细调100μm，细调分度2μm；每转粗调0.35mm。该安装座在水平和竖直方向上有对准线槽，能帮助安装台的对准，确定位置后旋钮锁定螺母锁定位置
| 型号 | CXY1L-PM |
| 规格 | 94.0*94.0*24.4mm（不含调节器） |
| 孔径 | SM2（2.035”-40）内螺纹 |
| 最大行程 | ±2mm |
| 调节精度 | 粗调一圈0.35mm；精调一圈100μm，分度2μm |
| 通孔间距 | Ø6.02mm，间距60*60mm |
| 重量 | 351.3g |
| 材质 | 7075铝合金 |
示意图
通用参数
CXY2-PM笼式XY平移调整架
• 可安装最厚为16.0mm的Ø2英寸(50.8 mm)光学元件；
• 在X和Y方向行程为±2mm；
• 兼容60mm笼式系统；
• SM2(1.035"-40)螺纹，前后面板均可兼容SM2系列产品；
平移调整架能够在60mm笼式系统的光轴方向上提供±2mm的XY调节行程。这种平移调节通过PSM8差分调节器驱动，每转细调100μm，细调分度2μm；每转粗调0.35mm。
