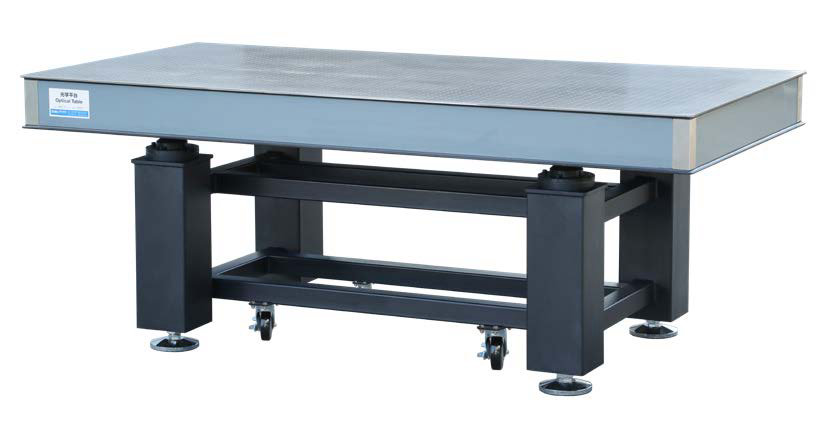

zolix卓立汉光 DRB06-06（-K） 光学平台

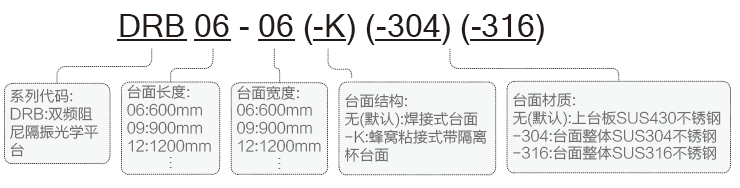

命名规则
DRB系列薄型双频阻尼隔振光学平台特点：
• 标准台面上台板材料为SUS430（1Cr17） 高导磁不 锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板， 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
• 采用 B 型双频阻尼隔振系统，固有频率通常小于7~20Hz。
• 表面经过亚光处理，可有效减少杂散光。
• 整体焊接支架，刚性高，稳定性好。
• 侧面为灰色铝塑板，美观、实用，四角用不锈钢板包角。
• 高性价比的阻尼隔振光学平台。
应用领域：
• 兼顾较低隔振要求与台面稳定的实验场景，如简单光学实验，放置较低精度光学仪器。
技术指标：
• 固有频率：＜7~20Hz，同负载和实际使用情况相关
• 平面度：0.1mm/600mm×600mm
• 台面：上台板4~6mm厚不锈钢
• 底板：下底板4~6mm厚，表面喷黑塑处理
• 台面厚度：50/100/150/200mm，详见选型表
• 台面加支架总高度800mm，总高度可调范围：-10~+15mm
• 孔距：25mm×25mm
• 最边缘孔距边：37.5mm
• 孔径：M6
• 重量：50mm厚台面约：110Kg/m2
100mm厚台面约：120Kg/m2
150mm厚台面约：130Kg/m2
200mm厚台面约：140Kg/m2

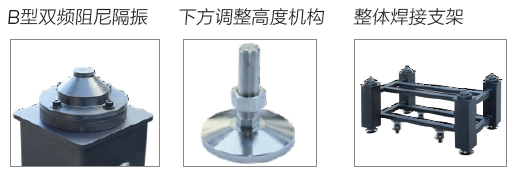

细节说明：

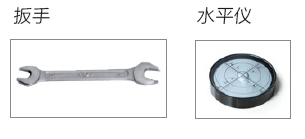

其它配件：
DRB系列薄型双频阻尼隔振光学平台选型表：
产品型号 | 整体规格（mm） | 台面厚度 （mm） | 台面自重（Kg） | 支撑腿截面积 （mm） | 支架负载能力（Kg） | 备注 |
DRB06-06（-K） | 600×600×800 | 50 | 40 | 80×80 | 500 | 4支撑 |
DRB09-06（-K） | 900×600×800 | 50 | 59 | 80×80 | 500 | 4支撑 |
DRB10-08（-K） | 1000×800×800 | 50 | 88 | 80×80 | 500 | 4支撑 |
DRB12-06（-K） | 1200×600×800 | 50 | 79 | 80×80 | 500 | 4支撑 |
DRB12-08（-K） | 1200×800×800 | 50 | 106 | 80×80 | 500 | 4支撑 |
DRB12-09（-K） | 1200×900×800 | 50 | 119 | 80×80 | 500 | 4支撑 |
DRB12-12（-K） | 1200×1200×800 | 50 | 158 | 80×80 | 500 | 4支撑 |
DRB15-09（-K） | 1500×900×800 | 100 | 162 | 120×120 | 800 | 4支撑 |
DRB15-10（-K） | 1500×1000×800 | 100 | 180 | 120×120 | 800 | 4支撑 |
DRB15-12（-K） | 1500×1200×800 | 100 | 216 | 120×120 | 800 | 4支撑 |
DRB15-15（-K） | 1500×1500×800 | 100 | 270 | 120×120 | 800 | 4支撑 |
DRB18-09（-K） | 1800×900×800 | 100 | 194 | 120×120 | 800 | 4支撑 |
DRB18-10（-K） | 1800×1000×800 | 100 | 216 | 120×120 | 800 | 4支撑 |
DRB18-12（-K） | 1800×1200×800 | 100 | 259 | 120×120 | 800 | 4支撑 |
DRB18-15（-K） | 1800×1500×800 | 100 | 324 | 120×120 | 800 | 4支撑 |
DRB20-10（-K） | 2000×1000×800 | 150 | 260 | 160×160 | 1000 | 4支撑 |
DRB20-12（-K） | 2000×1200×800 | 150 | 312 | 160×160 | 1000 | 4支撑 |
DRB20-15（-K） | 2000×1500×800 | 150 | 390 | 160×160 | 1000 | 4支撑 |
DRB24-12（-K） | 2400×1200×800 | 150 | 374 | 160×160 | 1000 | 4支撑 |
DRB24-15（-K） | 2400×1500×800 | 150 | 468 | 160×160 | 1000 | 4支撑 |
DRB24-18 | 2400×1800×800 | 150 | 562 | 160×160 | 1000 | 4支撑 |
DRB30-12（-K） | 3000×1200×800 | 200 | 504 | 160×160 | 1500 | 6支撑 |
DRB30-15（-K） | 3000×1500×800 | 200 | 630 | 160×160 | 1500 | 6支撑 |
DRB35-12 | 3500×1200×800 | 200 | 588 | 160×160 | 1500 | 6支撑 |
DRB35-15 | 3500×1500×800 | 200 | 735 | 160×160 | 1500 | 6支撑 |
注：产品型号不带（-K），表示无蜂窝粘接式带隔离杯台面可选。

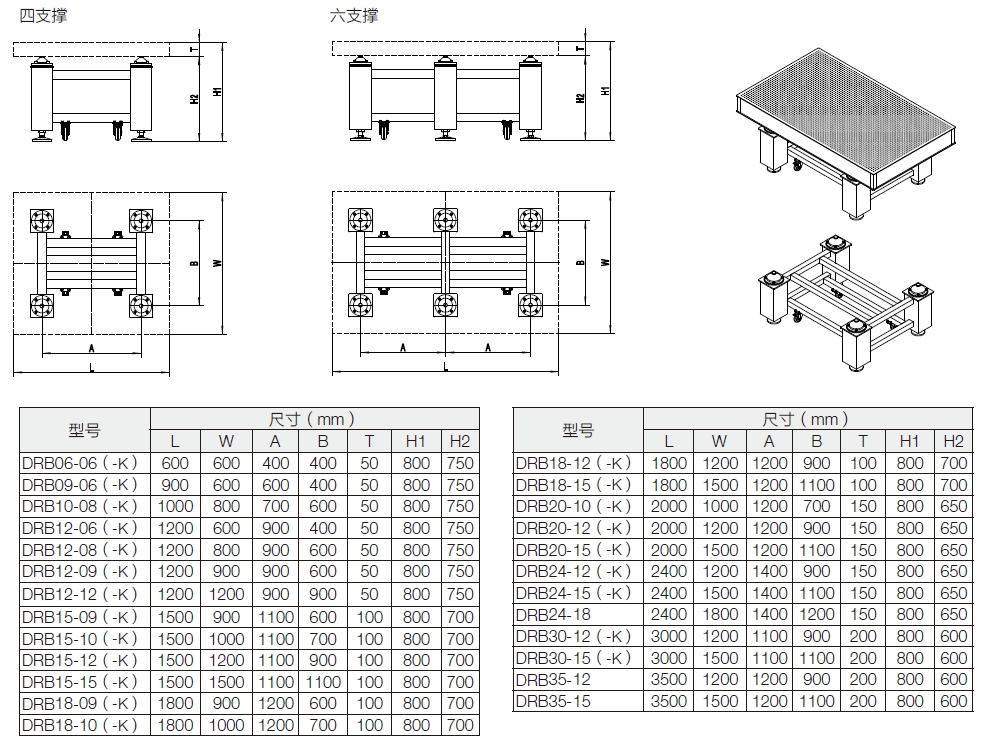

尺寸图
