zolix卓立汉光 AKV10A-90C 手动升降滑台

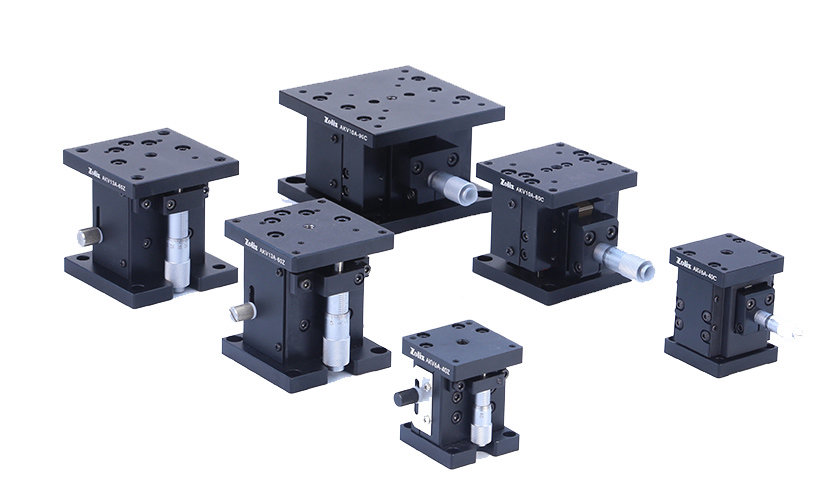

AKV系列是采用杠杆式或直顶式结构的高精密手动升降台。该系列产品采用分厘卡驱动,使用直线滑块导轨导向,保证台面升降时具有很好的运动精度。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维滑台。
AKV系列铝合金高精密手动升降滑台产品特点：
采用分厘卡驱动，灵敏度高
采用直线滑块导轨，运行平稳

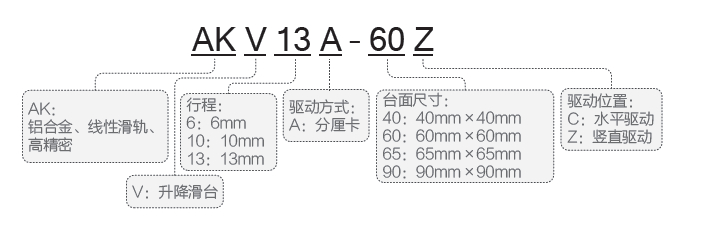

AKV系列铝合金高精密手动升降滑台命名规则：
选型表
型号 | AKV6A-40Z | AKV6A-40C | AKV13A-60Z | AKV10A-60C | AKV13A-65Z | AKV10A-90C |
台面尺寸（mm） | 40×40 | 40×40 | 60×60 | 60×60 | 65×65 | 90×90 |
行程（mm） | 6 | 6 | 13 | 10 | 13 | 10 |
高度（mm） | 51-57 | 54.5-60.5 | 66.5-79.5 | 55-65 | 66.5-79.5 | 60-70 |
导轨 | 线性滑块导轨 | |||||
升降结构 | 直顶式 | 杠杆式 | 直顶式 | 杠杆式 | 直顶式 | 杠杆式 |
驱动方式 | 分厘卡 | |||||
驱动位置 | 竖直中央 | 水平中央 | 竖直中央 | 水平中央 | 竖直中央 | 水平中央 |
主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | |||||
自重（Kg） | 0.195 | 0.25 | 0.508 | 0.42 | 0.8 | 0.96 |
灵敏度（μm） | ≤2 | |||||
分厘卡最小读数 | 0.01 | |||||
分厘卡旋转一周升降高度 | 0.5 | |||||
中心耐负载（Kg） | ≤2 | ≤2 | ≤3 | ≤3 | ≤3 | ≤3 |
静态平行度（μm） | ≤100 | |||||
*使用杠杆式升降结构的滑台，分厘卡读数仅作为大致参考；
