产品概述

Zolix 笼式系统直角反射镜架适用于相对于光轴 45° 角安装反射镜，兼容 30 mm 笼式系统，适合搭建紧凑型系统。该镜架入射和出射端面均带有一个 SM1 螺纹孔，兼容 Ø25.4 mm 透镜套筒，斜面用于安装 Ø25.4 mm 最小厚度 3 mm 光学元件，紧定螺丝固定。带三个螺纹副，实现 ±3º 俯仰和倾斜角度调节，±2.5 mm 线性位移调节。入射端面和出射端面相互垂直。提供入射端面和出射端面 Ø6 mm 接杆固定安装方式 ：光壁孔安装和螺纹孔安装两个版本可选。

• 适用安装Ø25.4 mm最小厚度3 mm光学元件

• ±3º的俯仰和倾斜调节, 线性位移±2.5 mm

• 兼容30 mm笼式系统，入射/出射端面SM1螺纹孔

• 螺纹副带锁紧功能

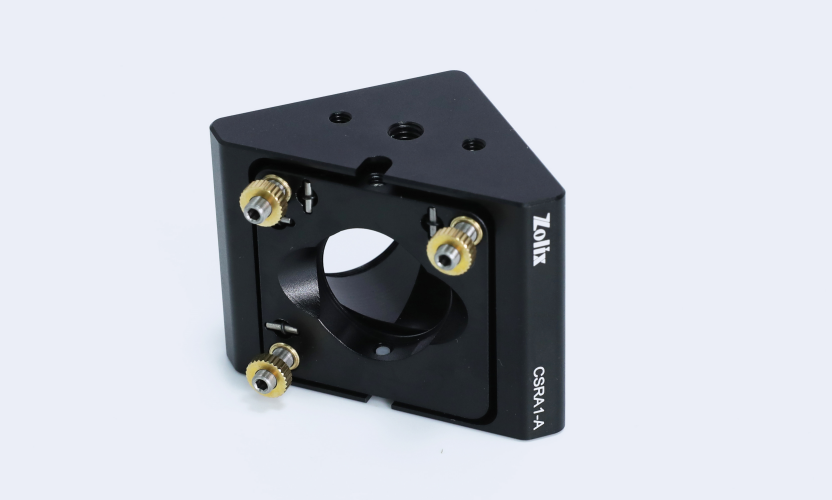

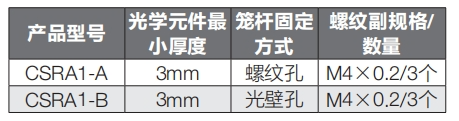

CSRA1-A

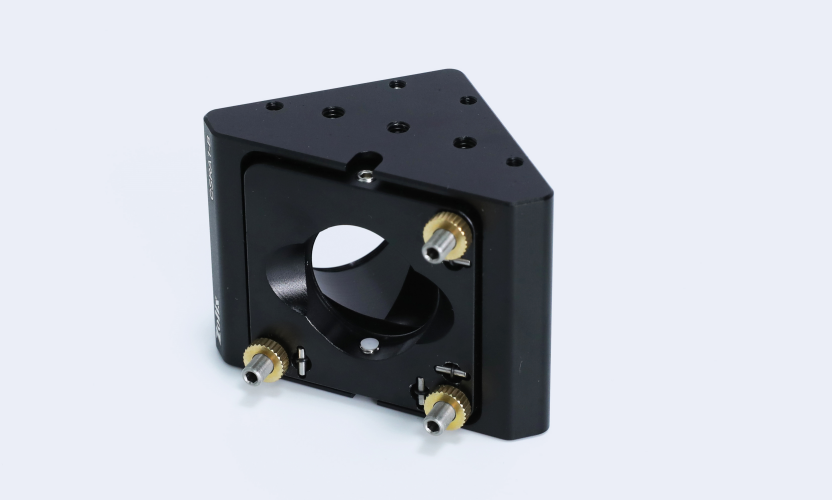

CSRA1-B
