Oeabt 基座光学 CXY1E-M XY轴平移调整架

Oeabt    基座光学   CXY1E-M     XY轴平移调整架

产品说明

• 最大位移行程±2.5mm；

• SM1（1.035”-40）内螺纹，兼容Ø1英寸SM1透镜套管；

• 前后板均有4-40螺纹孔，间距30*30mm；

• 兼容30mm笼式系统；

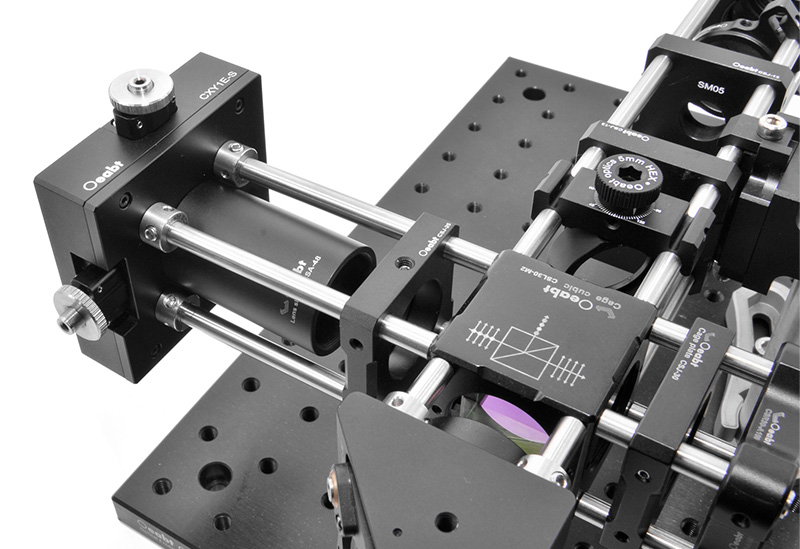

CXY1E系列移动平台提供±2.5mm的行程，兼容30mm笼式系统。可安装最厚12.2mm的Ø1英寸光学元件。

示意图

通用参数

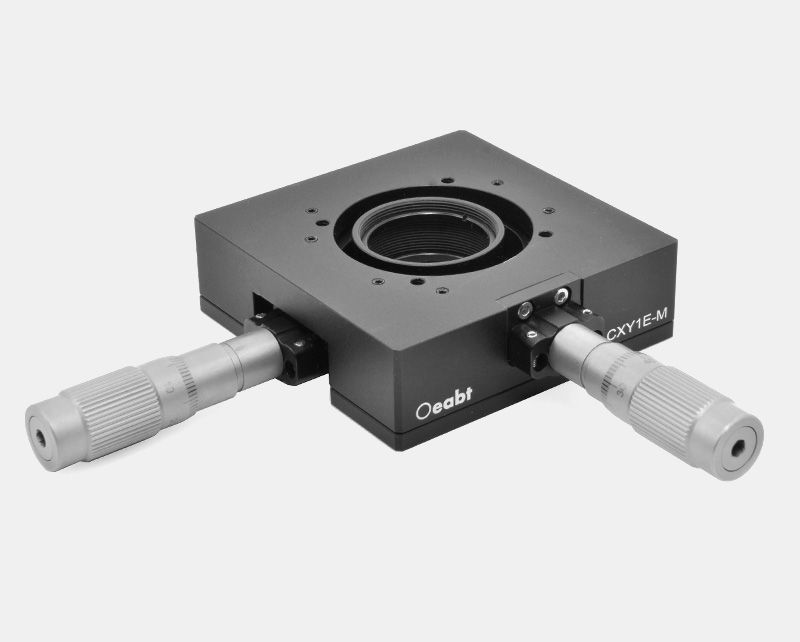

CXY1E-M XY轴平移调整架

• CXY1E-M以SM13游标测微头为驱动方式；

• 最大位移行程±2.5mm；

• 可安装最厚12.2mm的Ø1英寸光学元件；

• SM1（1.035”-40）内螺纹，兼容Ø1英寸SM1透镜套管；

• 兼容30mm笼式系统；

CXY1E-M最大位移行程±2.5mm，以SM13游标测微头为驱动方式。螺距0.5mm，其以10μm的精度增量直接读取。平移台可安装厚度不超过12.2mm的Ø1英寸光学元件。设计用于连接Ø1英寸SM1透镜套管和30mm笼式系统装配。
