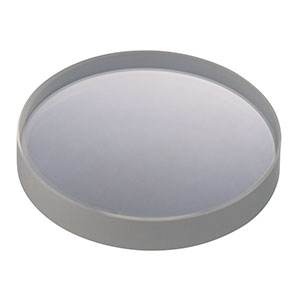

Thorlabs索雷博 LF4348-UV 负弯月透镜
特性
- Ø1英寸负弯月透镜
- 可选未镀膜的或者镀有紫外增透膜(波长范围245 – 400 nm)
- 可选焦距范围：-100.0到-1000.0 mm
- 材质：紫外级熔融石英
- 球面光圈数：3λ/2
- 球面不平整度: λ/4
Thorlabs紫外级熔融石英负弯月透镜有两种：未镀膜的和双面镀有紫外增透膜(波长范围245 – 400 nm)的。与N - BK7玻璃相比，紫外级熔融石英具有更高的深紫外光(低至185 nm)透过率、更好的均匀性和更低的的热膨胀系数。另外，紫外级熔融石英几乎不会产生激光诱导荧光(测量波长为193 nm)。这使它成为从紫外到近红外应用的理想选择。
这些负弯月透镜上附加的紫外增透膜，特别适用于具有多个光学元件的应用。入射光在每个未镀膜的基底表面的反射率大约为4％，因此使用紫外增透膜可提高透过率。在低亮度的应用中这一点尤为重要，它防止多重反射引起的不良效应(如鬼影)。
负弯月透镜的中间比边缘薄，因此光线会发散。这种设计的目的是最大限度地减少三阶球面像差。如上图所示，当使用它发散光线时，负弯月透镜的凸面应该面向入射光束。只有这样才能最大程度的减小球面像差。它们通常与其它透镜一起使用以增加焦距，从而减少数值孔径(NA)。
Thorlabs提供Ø1英寸的负弯月透镜。它们与大多数Thorlabs透镜安装座兼容，详细信息请参阅安装选项标签。
| Common Specifications | ||
|---|---|---|
| Specification | Uncoated | UV Coated |
| Lens Shape | Negative Meniscus | |
| Substrate Material | UV Grade Fused Silicaa | |
| Diameter | 1" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Wavelength Range | 185 nm - 2.1 μm | 245 - 400 nm |
| Reflectivity Over Coating Range (AOI = 0°) | - | Ravg < 0.5% |
| Damage Thresholdb | - | 5 J/cm2(355 nm, 10 ns, 10 Hz, Ø0.350 mm) |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 40-20 Scratch-Dig | |
| Spherical Surface Powerc | 3λ/2 | |
| Spherical Surface Irregularity | λ/4 | |
| Clear Aperture | >Ø22.86 mm | |
| Design Wavelength | 546 nm | |
| Index of Refraction (@ Design λ) | n = 1.460 (@ 546 nm) | |
| Centration | ≤3 arcmin | |
- 点击链接查看详细的基底规格。
- 被增透膜限制。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to EnlargeClick Here for Raw Data
上图为入射光垂直于入射到10毫米厚未镀膜紫外熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
Click to EnlargeClick Here for Raw Data
上图为入射光垂直入射到镀有紫外增透膜的紫外熔融石英基底表面的反射率曲线。蓝色阴影区域表示最佳性能坐在的波长范围为245-400纳米。
