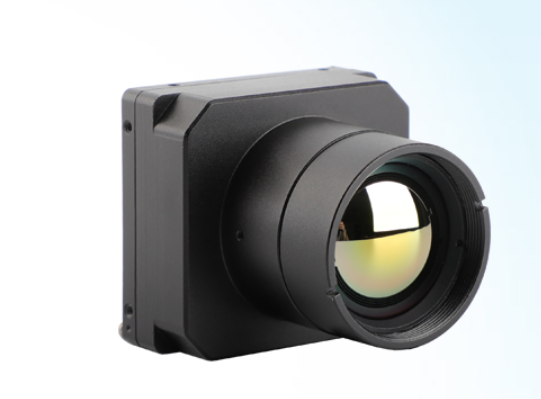

Dali technology 大立科技 VD641R 热像仪机芯模组

项目

VD641（观察型）

VD641R（测温型）

探测器性能

探测器类型

非制冷氧化钒（VOx）探测器

像素

640×512

像元间距

17μm

噪声等效温差

≤40mK@F1，300K，50Hz

场频

50Hz

波长范围

8-14μm

镜头选项

无热化免调焦镜头

9mm、19mm、25mm、37mm、50mm

13mm、25mm

热像操作

亮度/增益调整

手动/自动

DDE

多种模式可调

极性变换

黑热/白热切换

电子变倍

1.0~8.0X

校正功能

手动校正，开机自动校正

降噪功能

有

测温功能

（仅测温型）

测温范围

-20℃～+150℃ +100℃～+650℃

测温精度

±2℃或读数的±2%，取大值

测温模式

中心点、最高温/最低温，可移动点、全幅测温

测温校正参数

距离、湿度、发射率

接口

电源接口

有

视频输出

PAL

数字视频输出 （可选）

LVDS: 14位原始（RAW）数据或14位温度（仅测温R型号）数据；
     LVCMOS: 14位原始（RAW）数据或14位温度（仅测温R型号）数据或YUV422，8bit BT656/BT1120输出图像数据；

串口

RS232,TTL电平3.3V

电源系统

外接电源

DC 5V（范围4.5V-5.5V）

功耗

≤3W

环境参数

工作温度

-20℃~ +60℃

存储温度

-40℃~ +70℃

物理特性

重量

不含＜70g

尺寸（长×宽×高mm）

45×45×42mm（不含镜头）
