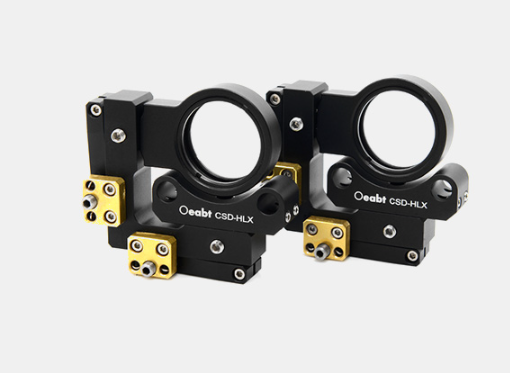

Oeabt 基座光学 CSD-HLX 30mm笼式万向架
产品说明
• 万向设计，围绕光学镜片中心真正的万向旋转；
• 可安装Ø1英寸，最厚为4.7mm的光学元件；
• 兼容30mm笼式系统；
• 360º旋转光学元件安装架；
• 应用系统中，光学元件架座可以旋转±30º；
CSD-HLX是一款能够将光学元件围绕笼式组件中心的一个点自由旋转，实现真正的万向运动。
| 型号 | CSD-HLX |
| 规格 | 59.2*12.9*55.0mm |
| 调节范围 | 360°粗调旋转;精调螺丝:100 TPI调节器,每转13mrad |
| 中心孔径 | SM1(1.035"-40)内螺纹 |
| 通孔间距 | Ø6mm，间距30*30mm |
| 重量 | 72.3g |
| 材质 | 7075铝合金 |

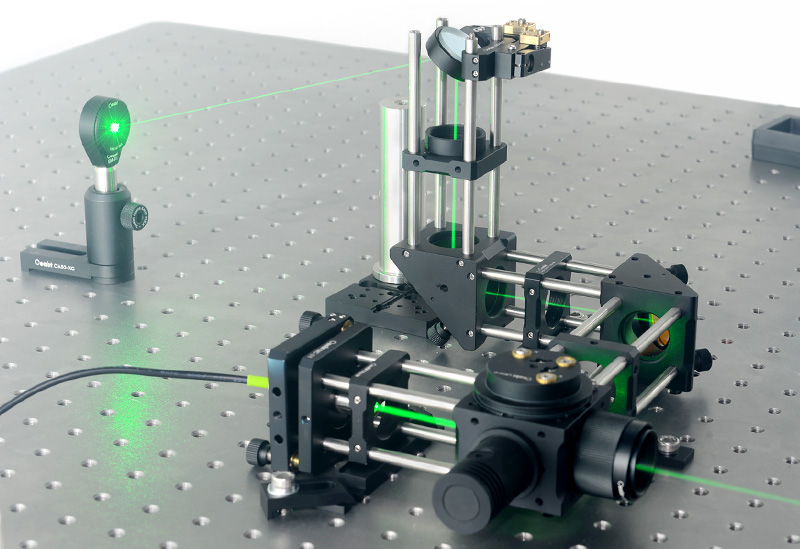

示意图
通用参数

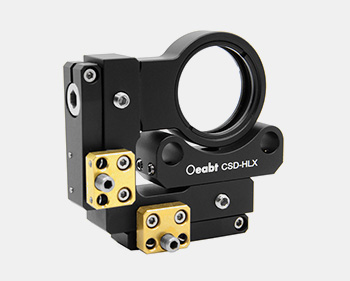

CSD-HLX 30mm笼式万向架
• 万向设计，围绕光学镜片中心真正的万向旋转；
• 可安装Ø1英寸，最厚为4.7mm的光学元件；
• 兼容30mm笼式系统；
• 360º旋转光学元件安装架；
• 应用系统中，光学元件架座可以旋转±30º；
CSD-HLX兼容30mm笼式系统，能够将光学元件围绕笼式组件中心的一个点自由旋转，实现真正的万向运动。可分别手动360旋转粗调，和2处调节螺丝的精调。安装Ø1英寸最厚为4.7mm的光学元件。
