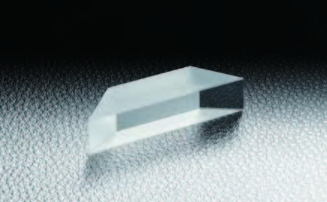

日本SIGMA KOKI道威棱镜

通过道威棱镜观察图像时，图像呈现上下颠倒。而且旋转道威棱镜时，图像的旋转量为2倍。用于需要旋转调节图像等的用途。

·经过精密加工，几乎没有光轴的偏离。
·为了使像的口径（A×B）完整，不产生缺损地精密设计·加工长度（D）。
·另外备有可用于激光实验等的面型精度λ/4型。

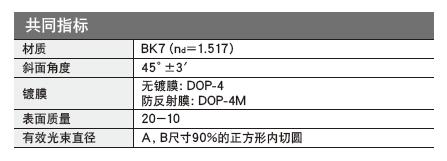

日本SIGMA KOKI道威棱镜共同指标

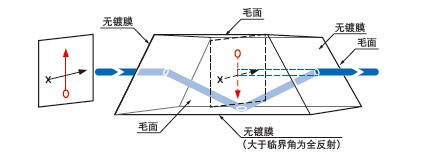

日本SIGMA KOKI道威棱镜功能说明图

注意
▶旋转道威棱镜得到正立图像时，正立图像的左右呈镜面对称。
▶使用道威棱镜的高倍观察系统中，可能会存在色差。
▶由于实际测量D尺寸时内含倒角，会比目录产品尺寸短一些。尺寸公差依据底面和2个斜面组成的梯形的底边长定义。
▶棱镜的底面（无镀膜面）弄脏时，观察图像上有时会映有污渍。请不要使棱镜的底面接触到任何物品。

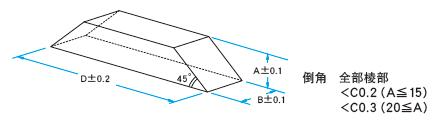

外形图

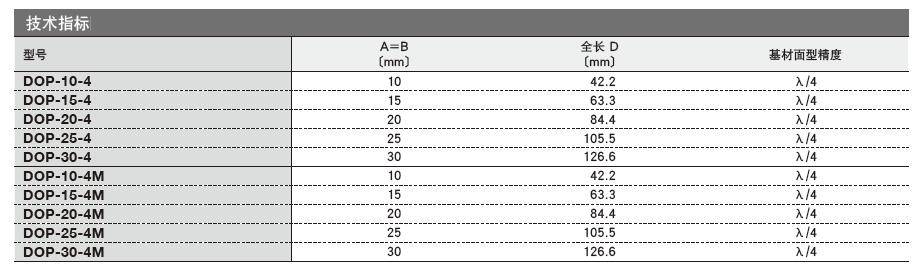

日本SIGMA KOKI道威棱镜技术指标

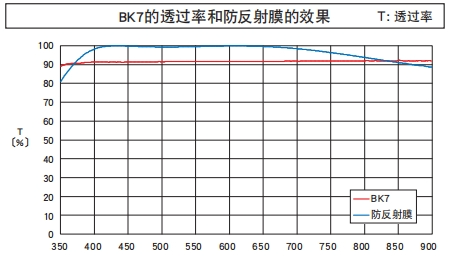

透过率波长特性（参考数据）

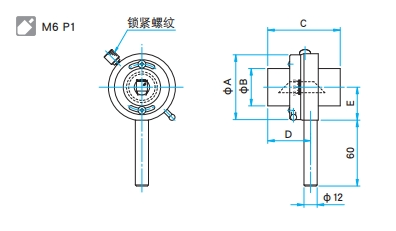

道威棱镜支架｜DBH

可以旋转道威棱镜的固定支架。元件的光轴和支架的旋转中心被调整在一起。

型号：

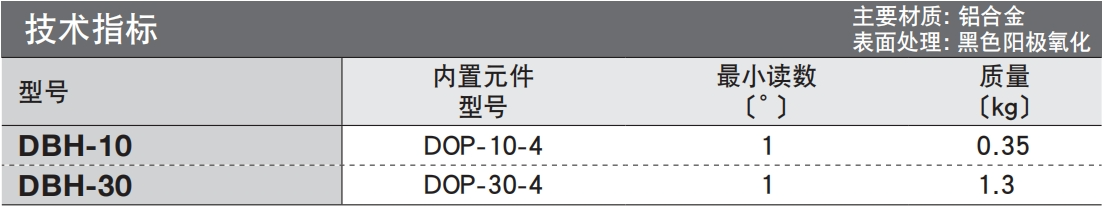

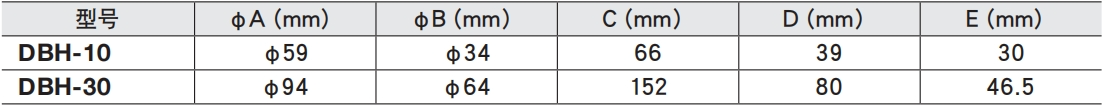

技术指标：
